1. مقدمة
أدى تقدم أنظمة الطاقة إلى الانتقال بعيدا عن أنظمة SCADA السلكية التقليدية نحو أنظمة اتصالات أكثر مرونة وقابلية للتوسع واللاسلكي. تحتاج شركات المرافق ومشغلو الشبكة ومزودو خدمات الطاقة بشكل متزايد إلى رؤى فورية عبر الأصول الموزعة، مع تقليل تعقيد وتكلفة النشر والبنية التحتية.
في هذا السياق، يتم اعتماد وحدة نقل البيانات اللاسلكية الصناعية كخيار متاح ومفضل لتوفير واجهة اتصالات بين الأجهزة الميدانية وأنظمة إدارة الطاقة السحابية. يتيح التيار الصناعي اللاسلكي إضافة الاتصالات اللاسلكية إلى العدادات والحساسات ووحدات التحكم، ويخلق القدرة على استغلال البيانات الآلية للتوزيع وإنترنت الأشياء في الطاقة.
2. ما الذي تفعله وحدة DTU الصناعية اللاسلكية
وحدة الاتصالات الصناعية اللاسلكية الصناعية هي جهاز اتصالات صناعي صغير الحجم ومتين، يتصل بمعدات الميدان (عادة عبر واجهات تسلسلية RS-232 أو RS-485 أو مشابهة) ثم ينقل تلك البيانات إلى خوادم بعيدة أو منصات إنترنت الأشياء باستخدام شبكات الاتصالات الخلوية أو شبكات الاتصالات اللاسلكية الأخرى.
مقارنة بأجهزة التوجيه الصناعية الكاملة الميزات، غالبا ما يكون DTU متخصصا ومصمما للاتصال الشفاف والمباشر للبيانات، أو لنقل البيانات مع الحد الأدنى من متطلبات توجيه البروتوكول أو وظائف الحوسبة الحافية.
الوظائف الأساسية
• يجمع البيانات التسلسلية من مختلف العدادات، وأجهزة الاستشعار، وأجهزة التحكم
• تغليف البيانات المجمعة في حزم IP (TCP/UDP/MQTT)
• يرسل البيانات عبر الشبكات الخلوية (مثل 4G LTE، إلخ) إلى السحابة أو أنظمة SCADA
لماذا يهم ذلك في أنظمة الطاقة
تعتمد نسبة كبيرة من أصول المرافق والميدان (مثل عدادات المرافق القديمة، وأجهزة إعادة الإغلاق، وأجهزة مراقبة المحولات) على الاتصالات التسلسلية والتداخل. الاستبدال المباشر لهذه الأجهزة القديمة بمعدات جديدة تقدم اتصالات IP أصلية قد يكون مكلفا للغاية. يوفر استخدام وحدة DTU نهجا غير متطفل للتحديث من خلال توفير القدرة على إضافة اتصالات لاسلكية إلى جهاز مرفق موجود، مع إبقاء الجهاز القديم في مكانه.
اعتبارات التصميم للتطبيقات الصناعية
يجب تصميم وحدات DTU المخصصة للاستخدام في تطبيقات الطاقة لتحمل مجموعة متنوعة من الظروف القاسية. بعض الميزات التصميمية الضرورية تشمل:
• نطاق درجات حرارة واسع للعمل العادي
• الحماية من الاندفاعات الكهربائية والبرق والجهد الزائد
• ميزات Watchdog لموثوقية النظام
• صممت لأشهر عديدة من الاستخدام غير المراقب في الخزائن الخارجية أو المحطات الفرعية
3. تسهيل أتمتة التوزيع
أنظمة التوزيع عموما افتقرت إلى الوعي في الوقت الحقيقي خارج المحطات الفرعية. عند وضع وحدات DTU اللاسلكية الصناعية في مواقع ميدانية استراتيجية، يتم تحسين قابلية الرصد في الوقت الحقيقي للشبكة والاستجابة التشغيلية بشكل كبير.
اكتشاف الأعطال والعزل
تستطيع وحدات DTU استقبال إشعارات الحالة من:
• مؤشرات مرور الصدع
• الموزعون على الأقسام
• وحدات الطرفيات البعيدة (RTUs)
يساعد ذلك على تحديد العطل بشكل أسرع ويلغي الحاجة إلى فحوصات يدوية تستغرق وقتا طويلا ومكثفة للعب.
مراقبة المحولات والمغذيات
عندما يتم توصيل وحدات DTU بشاشات المحولات المثبتة على الأعمدة، فهي قادرة على استقبال ما يلي:
• ملفات تعريف التحميل
• درجة الحرارة
• الصيانة القائمة على الحالة
هذه المعلومات مفيدة جدا لتطوير خطط الصيانة وتساعد في تخطيط سعة النظام.
التبديل والتحكم عن بعد
في الأنظمة الجاهزة للأتمتة، تمتلك وحدات DTUs القدرة على استقبال أوامر التحكم من مركز التحكم في العمليات إلى التحويلات الميدانية (مثل Reclosers، إلخ) عند وجود تدابير الأمن السيبراني المناسبة.
النشر خارج الشبكة
تسمح وحدات DTU التي تعمل بالبطارية بجمع البيانات في أكشاك تحت الأرض أو على أعمدة معزولة، لأنها لا تتطلب مصدر طاقة خارجي.
مثال على ذلك هوتيسبرو TD-DTU-PRO، والتي تحتوي على بطارية داخلية كبيرة للقياس خارج الشبكة.
4. تمكين تطبيقات إنترنت الأشياء في الطاقة
بالإضافة إلى الحماية والتحكم، توفر وحدات DTU اللاسلكية الصناعية أيضا طبقة اتصال حيوية لحلول إنترنت الأشياء الطاقية الأخرى.

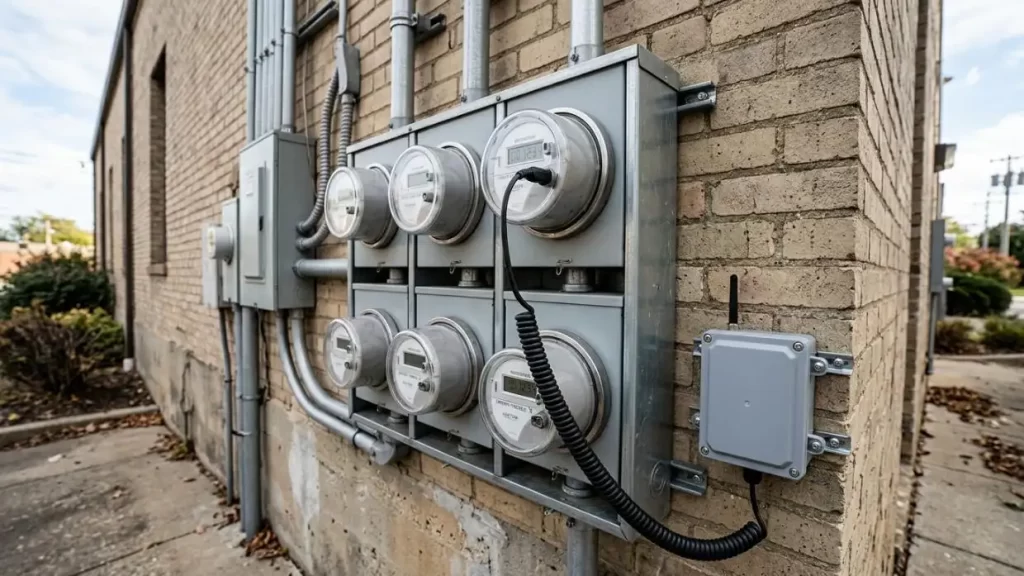

قراءة العداد التلقائي (AMR)
عندما لا يكون من الممكن وجود مصدر طاقة مستمر، يمكن لوحدات DTU القيام بما يلي:
• أخذ قراءة العداد عبر RS-485 أو عبر المنفذ البصري على فترات محددة
• رفع القراءة على فترات محددة
• العمل في دورات عمل منخفضة الطاقة لتوفير البطارية
مراقبة موارد الطاقة الموزعة (DER)
بالنسبة لأنظمة تخزين الرياح الصغيرة أو الطاقة الشمسية على الأسطح أو البطاريات، يمكن لوحدات DTU دمج بيانات العاكس والنظام (عادة عبر وحدة تخزين مودباص RTU) وإرسالها إلى:
• أنظمة محطة الطاقة الافتراضية (VPP)
• أنظمة إدارة الطاقة (EMS)

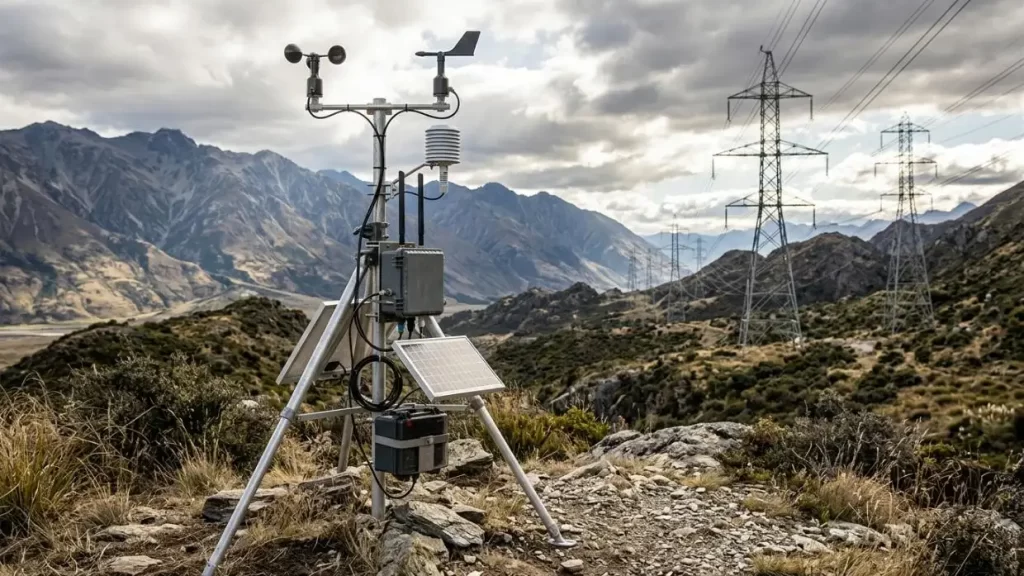

المراقبة البيئية والخطوط
يمكن لوحدات DTUs استقبال البيانات من:
• محطات الطقس
• حساسات درجة حرارة الموصلات
• معدات مراقبة الترهل والتوتر
يمكن أن تساعد هذه الأنظمة في تقييم الخطوط الديناميكية وتقييم مخاطر حرائق الغابات في المناطق التي تواجه تحديات كبيرة.
تحديث معدات المفاتيح القديمة
بالنسبة لأنظمة RMU القديمة التي لا تمتلك عنوان IP أصلي، يمكن لوحدات DTU استخدام نهج النفق مع بروتوكولات مثل IEC 101 أو Modbus لتوفير ترقية غير جراحية إلى شبكة IP حديثة.
5. مواصفات تصميم المفتاح للنشر الميداني
يجب أن تلبي وحدات DTUs الصناعية المصممة لبيئات الطاقة متطلبات أمان وتوافق وخاصة الموثوقية.
| منطقة المتطلبات | الاعتبارات الفنية | مثال على التنفيذ |
| مرونة القوة | تخزين طاقة احتياطي واسع من التيار المستمر | مدخل 9–36 فولت تيار مستمر، بطارية مدمجة للتشغيل خارج الشبكة |
| الاتصال العالمي | دعم خلوي متعدد النطاقات | دعم LTE-FDD/TDD، WCDMA، GSM مع تصميم راديو معياري |
| توافق البروتوكول | دعم الواجهات التسلسلية المتعددة | RS-232 RS-485 يعمل بمنفذين متزامنين |
| التشغيل في بيئة قاسية | الحماية الصناعية | -20°C إلى 60°C، حماية من الاندفاع/البرق/الجهد الزائد |
| أمن البيانات | النقل المشفر | قنوات SSL/TLS، MQTT، TCP/UDP الآمنة |
في التصاميم المعيارية مثل Tespro TD-DTU-PRO، تسمح بنية Mini-PCIe بالتكيف المرن مع معايير الاتصالات الإقليمية دون إعادة تصميم منصة الأجهزة.
6. تدفق البيانات النموذجي في النشر الواقعي
يمكن وصف سير عمل قياسي لقراءة العداد التلقائية (AMR) في بيئة مقيدة بالطاقة كما يلي:
- يتم تفعيل وحدة DTU عند مؤقت مجدول أو محفز حدث (مثل اكتشاف العبث).
- يسترجع هذا الجهاز بيانات العداد عبر RS-485 أو الواجهة البصرية مع القدرة على استخدام بروتوكولات العدادات الأصلية.
- يتم تنسيق البيانات إلى رسائل MQTT أو TCP/IP.
- ينقل DTU البيانات عبر الشبكات الخلوية إلى نظام رأس أو سحابة.
- بعد تأكيد إرسال البيانات بنجاح، يوضع الجهاز في حالة طاقة منخفضة.
وحدة التخزين اللاسلكي الصناعية هي جامع بيانات ذاتية التشغيل. تم تصميمه ليكون فعالا وموثوقا بشكل ملحوظ.
7. رؤية المستقبل
سيؤدي تطور أنظمة الطاقة نحو شبكة لا مركزية من المولدات وأجهزة الاستشعار عالية الكثافة إلى توسيع دور وحدة التوليد اللاسلكية الصناعية.
بعض الاتجاهات البارزة التي يمكن توقعها في المستقبل القريب هي:
• الاستخدام الواسع للحساسات الموزعة داخل شبكات الجهد المتوسط والمنخفض
• زيادة الاعتماد على أنظمة الحافة الهجينة والسحابة
• الحاجة المتزايدة لأجهزة القياس عن بعد آمنة ومنخفضة الطاقة ودائمة
• زيادة استخدام الطاقة المتجددة وأنظمة التخزين ضمن عمليات الشبكة
ضمن الاتجاهات الموصوفة، تعد وحدات DTU التي تعتمد على البطارية ذاتيا ومرنة تجاه البروتوكولات ذات الانتشار العالمي، مثل Tespro TD-DTU-PRO، حلا فعالا للتواصل المرن والمبتكر في مجال الطاقة ضمن الأطر المقاومة القائمة.
الأسئلة الشائعة (وحدة DTU اللاسلكية الصناعية)
س1: ما هو الغرض من وحدة DTU الصناعية اللاسلكية؟
ج: الغرض من وحدة DTU اللاسلكية الصناعية هو التقاط بيانات تسلسلية للأجهزة الميدانية لإرسالها إلى السحابة أو SCADA عبر الاتصالات اللاسلكية.
س2: هل تستبدل وحدة DTU الراوترات الصناعية؟
ج: لا. تم تصميم وحدات DTUs لتوسيع شفافية الاتصالات ولا تغطي وظائف التوجيه أو الحوسبة الطرفية.
س3: ما هي البروتوكولات المدعومة لوحدة DTU؟
ج: RS-232، RS-485، Modbus RTU وبروتوكول TCP/IP هي الأكثر شيوعا.
س4: هل تحتاج وحدات DTU الصناعية اللاسلكية إلى طاقة سلكية؟
ج: لا، بعضها يدعم التشغيل بالبطارية أو منخفض الطاقة.
س5: ما هي بعض الأمثلة على الصناعات التي تطبق وحدات DTUs اللاسلكية الصناعية؟
ج: شركات الطاقة، الشبكات الذكية، المياه، قطاعات إنترنت الأشياء الصناعية، وغيرها.
