وحدة DTU للحوسبة الطرفية (وحدة نقل البيانات للحوسبة على الحواف) تربط بفكاء بين الأجهزة الميدانية وأنظمة السحابة. يوفر DTU للحوسبة الطرفية عدة ميزات متقدمة مقارنة بمحولات التسلسل إلى IP، مثل المعالجة البدائية للبيانات على الحافة، ونقل لاسلكي متقدم عند المصدر، والقدرة على إجراء تحويل البروتوكولات.
بالنسبة لأنظمة إنترنت الأشياء الموزعة وشبكات المرافق، يخفف هذا التصميم الحمل في الشبكة الصادرة، ويحسن أوقات تسليم البيانات، ويزيد من موثوقية الشبكة في البيئات النائية أو الصعبة.
1. التصميم الأساسي لوحدة DTU للحوسبة الطرفية

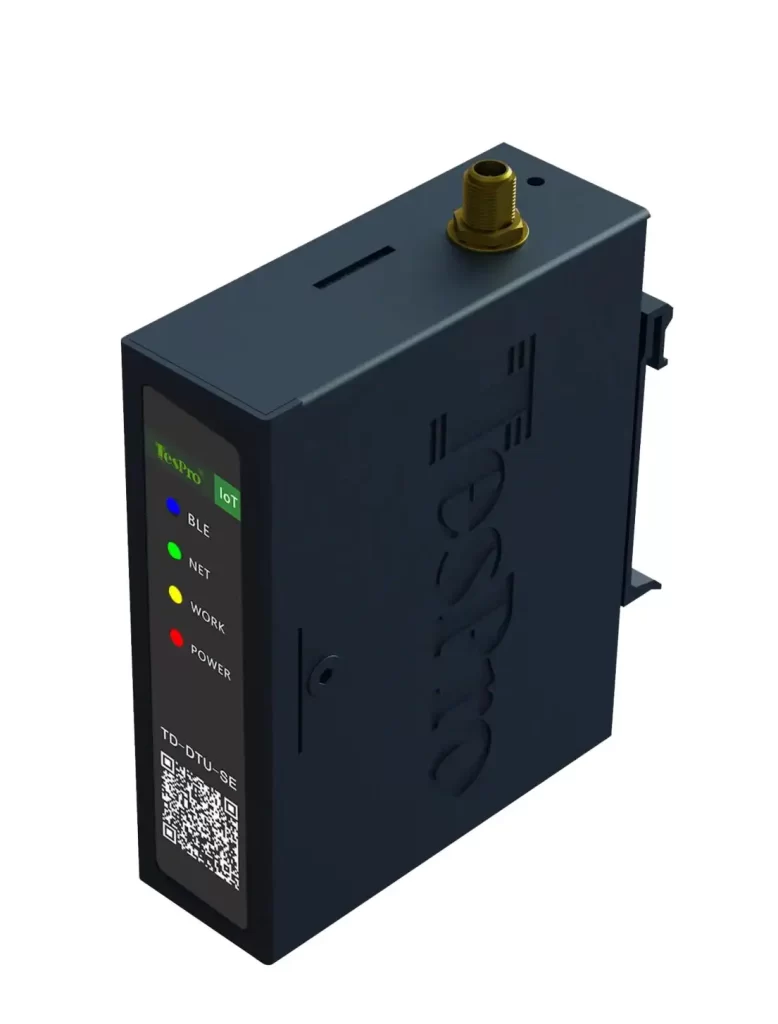

تصميم وحدة DTU للحوسبة الطرفية يدمج أربع طبقات وظيفية من التصميم: الحوسبة، الاتصالات، التفاعل، وتصميم مقاوم لقطع الطاقة. التيسبرو TD-DTU-SE وهو مثال واضح على هذا النوع من التصميم المعياري.
أنظمة الأجهزة الرئيسية
| النظام الفرعي | الدالة في وحدة DTU للحوسبة الطرفية |
| المعالج الرئيسي | يعالج كامل مكدس الاتصالات ويفسر البروتوكولات وقواعد المنطق الحافية. |
| وحدة الاتصال الخلوي (4G مع خطة احتياطية للجيل الثاني) | يتيح النشر عن بعد عبر شبكات واسعة النطاق. |

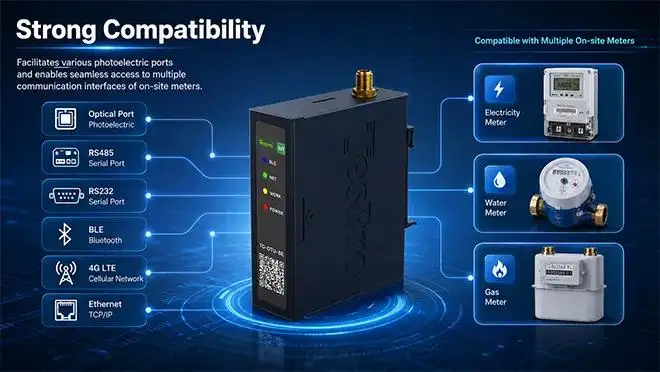

| واجهات تسلسلية صناعية (RS232 / RS485) | يسهل الاتصال بوحدات التحكم القابلة للبرمجة القابلة للضوئية، وعدادات الطاقة، وأجهزة الاستشعار، والمعدات القديمة من الأقمشة الصناعية. |
| وحدة GNSS (اختياري) | يوفر وسم الموقع للأصول المتنقلة والعقد الحقلية. |
| وحدة إدارة الطاقة | يتعامل مع مدخل تيار مستمر واسع (عادة من 9 إلى 36 فولت تيار مستمر) ويدعم بطارية احتياطية اختيارية لاستمرارية الطاقة. |
| واجهة اللاسلكي المحلية (البلوتوث) | يسمح بالتكوين والتشخيص في الموقع، بالإضافة إلى الصيانة، عبر الأجهزة المحمولة. |
خصائص هندسية تحسن موثوقية الميدان
عادة ما تتضمن وحدة DTU المصممة جيدا للحوسبة الطرفية العديد من التحسينات في الموثوقية الميدانية:
• التزامن متعدد الواجهات: وجود كل من RS232 وRS485 يعني أن المحولات غير ضرورية لبروتوكولات الأجهزة المختلطة
• تصميم استمرارية الطاقة: تصميم دعم البطارية الممتد يعني عدم وجود طاقة يعني عدم وجود مشاكل
•التوافق الخلوي العالمي: يوفر التصميم دعما ل LTE متعدد النطاقات (FDD/TDD)، وWCDMA وGSM/EDGE يسمح بإعادة استخدام التصميم الإقليمي عبر التبديلات
• الحماية الصناعية: يوفر التصميم حماية من الفشل الناتج عن إجهاد المجال في الأسلاك من خلال الحماية من القطبية العكسية، والارتفاع، والجهد الزائد، والتيار الزائد.
2. تدفق البيانات في وحدة DTU للحوسبة الطرفية
لتقدير فائدة وحدة DTU للحوسبة الحافية، يجب أن نأخذ في الاعتبار تدفق بياناته من الحافة إلى السحابة.
المرحلة الأولى: اكتساب البيانات على الحافة

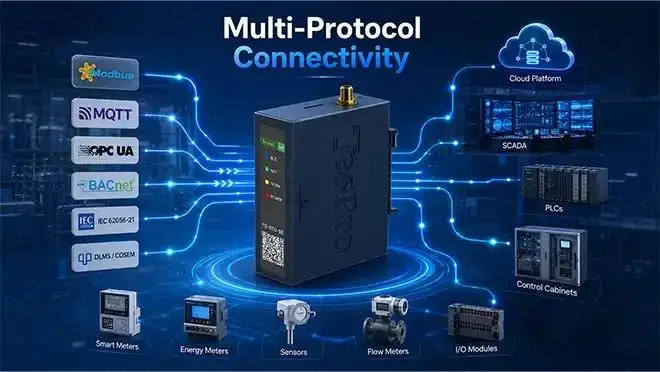

تستخدم وحدة DTU بروتوكولات صناعية أصلية لاستطلاع أجهزة الحقل المتصلة. قد تشمل بروتوكولات العدادات المملوكة Modbus RTU وDL/T645 وغيرها.
أمثلة نموذجية على الأجهزة المتصلة هي:
•عدادات الطاقة والماء والغاز
• أنظمة PLC
•أجهزة الاستشعار البيئية
تأتي العديد من وحدات DTU مع مكتبة مدمجة من البروتوكولات. لذا، عادة لا يتطلب التكامل برمجيات ثابتة مخصصة.
المرحلة 2: معالجة الحواف وتكييف البروتوكول
في هذه المرحلة، يتم تحويل الإشارات الخام من الأجهزة إلى بيانات منظمة وقابلة للاستخدام.
الوظائف الرئيسية للحوسبة الطرفية في هذا السياق هي:
•تطبيع البروتوكول
تقوم هذه الوظيفة بتوحيد المخرجات (مثل حمولات JSON أو MQTT) لخرائط سجلات مودباص والصيغ الصناعية الأخرى.
• تنفيذ القواعد المحلية
تنفذ هذه الوظيفة منطقا بسيطا (مثل إنذارات العتبة أو إنذارات الشذوذ) على مستوى الجهاز، وبالتالي تقلل الحاجة إلى الموارد السحابية.
•تخزين البيانات وتخزينها وإرسالها
تحافظ هذه الوظيفة على القراءات التي يجب إرسالها بعد استعادة الشبكة وتضمن فقدان البيانات بسبب انقطاع في الاتصال.
قدرة معالجة الحافة هي ما يميز بشكل أساسي وحدة DTU القياسية عن وحدة DTU للحوسبة الحافية.
المرحلة 3: النقل الآمن على نطاق واسع
في هذه المرحلة، يتم إرسال البيانات المنظمة عبر الشبكات الخلوية.
أنماط التواصل الشائعة لهذه المرحلة هي:
•مقابس TCP / UDP للتكامل المباشر مع خادم الاستقبال
• استخدام MQTT مع SSL/TLS لتكامل السحابة وإنترنت الأشياء
استخدام MQTT مدمج مع قدرات SSL/TLS يقلل من الحاجة إلى بوابات خارجية ويحسن النظام بأكمله.
المرحلة 4: استيعاب السحابة وتكامل النظام
عندما تصل البيانات إلى خادم السحابة أو الحافة:
•سيتم توحيد البيانات والتحقق منها
•لا حاجة لفك ترميز البروتوكول الخام للأعلى
• يمكن توجيه تركيز الأنظمة نحو التحليلات والتصوير البصري وتوفير توفير تخزين البيانات على المدى الطويل
هذا سيبسط العمليات الخلفية بشكل كبير ويعظم قابلية التوسع.
3. ما الذي يحدد وحدات DTU المدعومة بالحافة للحوسبة الحافية؟
الفرق التقليدي بين DTU وDTU الحوسبة الطرفية هو مسألة الذكاء النشط على الحافة مقابل النقل السلبي على الحافة.
تشمل القدرات الأساسية التي تمكن الحوسبة الطرفية:
• دعم لبروتوكولات ومرافقات متعددة (الكهرباء، الماء، الغاز، التدفئة)
• منطق محلي لاتخاذ القرارات وتفعيل الأحداث كدالة للبيانات الحساسة للوقت
• تكوين الأجهزة المحمولة لتسهيل النشر والصيانة عبر البلوتوث
• معالجة البيانات المسبقة التي تجرى على الحافة قبل إرسالها
تمكن هذه القدرات وحدة DTU من أن تكون عقدة اتصالات، وأيضا عقدة حوسبة حواسية موزعة.
4. فوائد تطبيقات إنترنت الأشياء الصناعية
هناك مزايا فريدة على مستوى النظام لاستخدام وحدة DTU للحوسبة الطرفية في تطبيقات إنترنت الأشياء الصناعية، بما في ذلك:
• تقليل كمية البيانات المرسلة
وبما أن البيانات المنظمة والذات الصلة فقط سترسل فقط، سيتم استهلاك بيانات خلوية أقل.
• زيادة موثوقية النظام
البيئات غير المستقرة بطبيعتها لا تمنع النظام من العمل بفضل تخزين الطاقة والبيانات المتأصل.
• انخفاض تعقيد النظام
إدراج الاتصال، وترجمة البروتوكولات، ومعالجة الحواف في جهاز واحد يقلل بشكل كبير من عدد مكونات النظام.
• تحسين المرونة في التصميم
دعم ترددات متعددة وشبكات متعددة يسمح باستخدام نفس الجهاز في مناطق مختلفة ولمشاريع متنوعة.
الكلمات الختامية
وحدة DTU للحوسبة الطرفية لم تعد مجرد جهاز ترحيل بيانات—بل أصبحت عقدة حافة موزعة تقوم بتحويل البروتوكول، والحوسبة الخفيفة، والنقل اللاسلكي الموثوق عند مصدر توليد البيانات.
من خلال فهم هيكلها الطبقي وتدفق البيانات المنظم، يمكن لمصممي الأنظمة تحسين مكان وجود الذكاء في نظام إنترنت الأشياء، مما يحسن في النهاية الكفاءة والمرونة وقابلية التوسع في شبكات الصناعة والمرافق الحديثة.
الأسئلة الشائعة
س1: كيف يختلف DTU للحوسبة الطرفية عن DTU التقليدي؟
تمت إضافة المعالجة الحافية، وتحويل البروتوكولات، واتخاذ القرار المحلي.
س2: ما هي البروتوكولات التي يتم تنفيذها في وحدة DTU للحوسبة الحافية؟
بروتوكولات Modbus وMQTT وTCP/UDP وغيرها من بروتوكولات العدادات الصناعية.
س3: هل يمكن لوحدة DTU للحوسبة الطرفية أن تعمل بدون اتصال بالسحابة؟
نعم، يمكنه الاحتفاظ بالبيانات وتخزينها محليا في حالة انقطاع الشبكة.
س4: ما الذي يمكن أن يتصل بوحدة DTU للحوسبة الحافية؟
وحدات التحكم القابلة للبرمجة القابلة للبرمجة (PLCs)، عدادات الطاقة والماء، أجهزة استشعار مختلفة، ومعدات صناعية أخرى.
س5: هل لدى وحدة DTU للحوسبة الطرفية القدرة على إرسال البيانات بطريقة آمنة؟
نعم، يدعم عادة MQTT الآمن وSSL/TLS.
