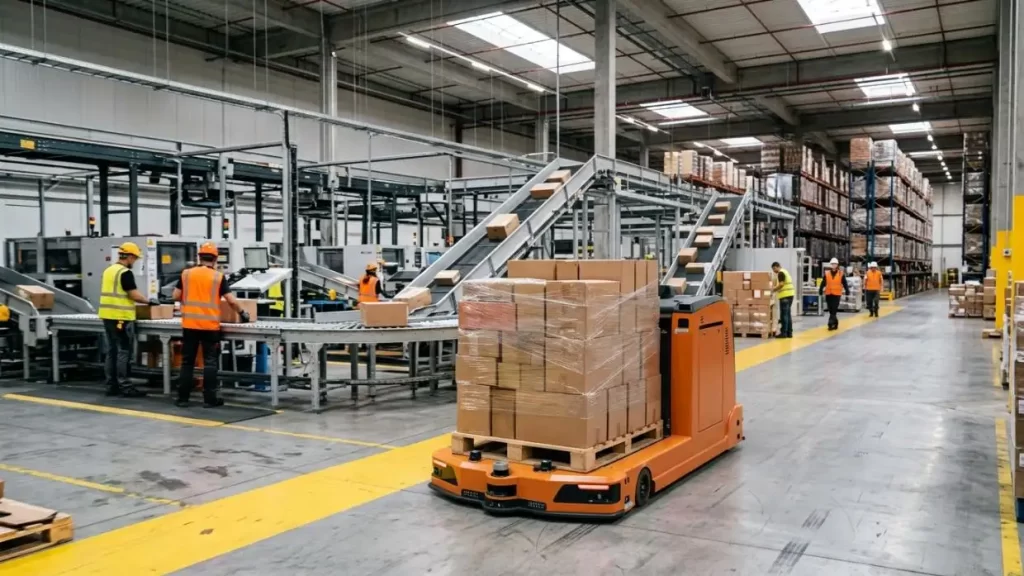

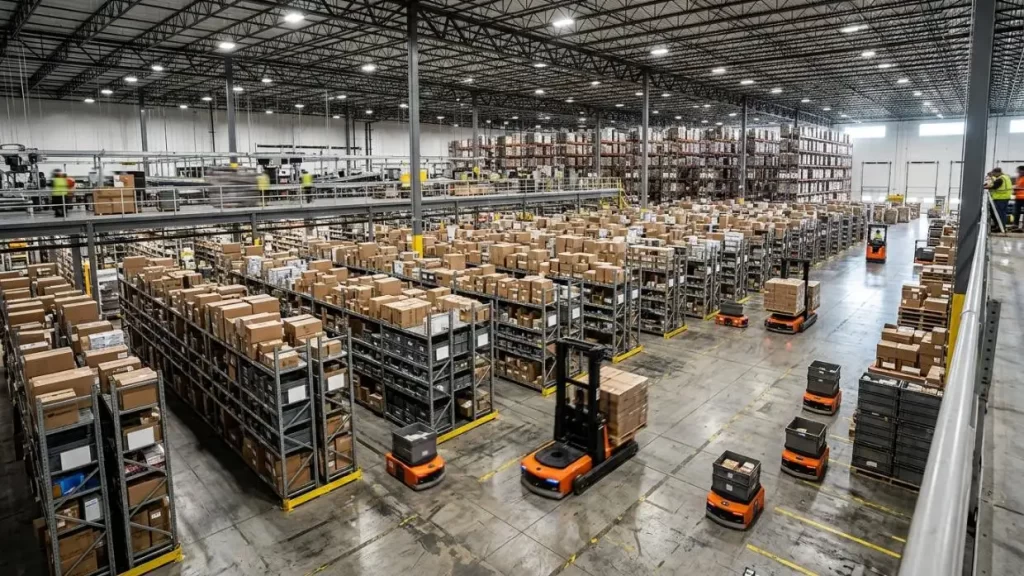

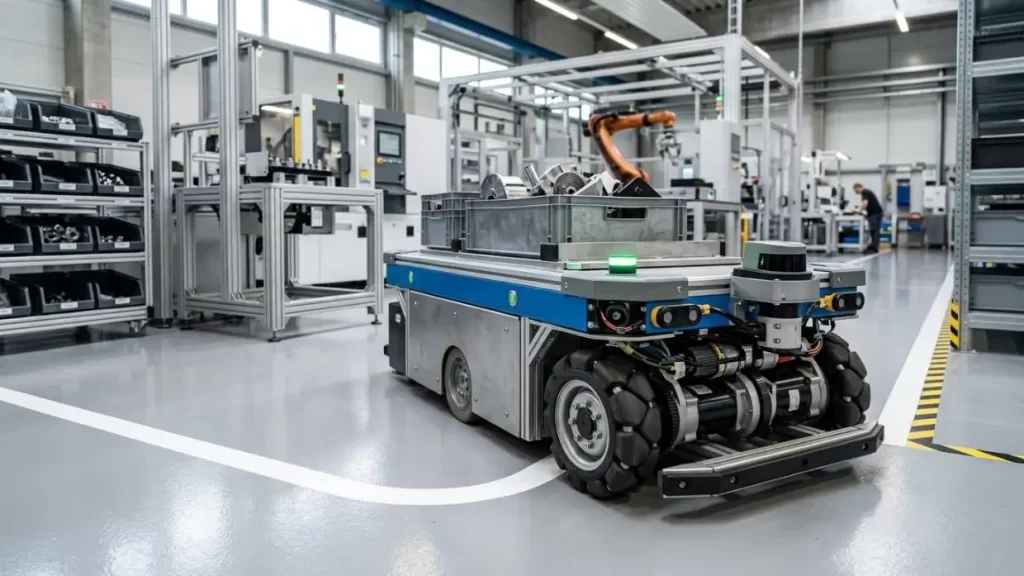

تستخدم المركبات الموجهة الآلية (AGVs) والروبوتات المتنقلة الذاتية (AMRs) الآن على نطاق واسع في المستودعات الذكية وخطوط التصنيع والأنظمة اللوجستية الداخلية. تعتمد هذه الأنظمة بشكل كبير على الاتصالات اللاسلكية المستمرة لنقل أوامر الملاحة، وبيانات المستشعرات، وتحديثات المهام في الوقت الحقيقي.
أحد المخاوف الرئيسية في هذه النشرات هو فقدان الحزم. يمكن أن تسبب الاضطرابات التي تستمر مهما كانت انحرافات في المسارات بالإضافة إلى مشاكل في التوقف ومزامنة المهام.
الواي فاي هو وسيلة الاتصال الرئيسية في عدة مواقع. ومع ذلك، فإن إضافة راوتر خلوي صناعي 5G تعزز مرونة البنية التحتية للاتصالات. ستحلل هذه الورقة فقدان الحزم في المركبات الموجهة الآلية (AGVs) وعامل التثبيت لتوجيه الخلايا الصناعية 5G (مع تركيز خاص على جهاز التوجيه الصناعي Tespro TR-325 5G).
1. فقدان الحزم في مركبات ال AGV
فقدان الحزم في أنظمة AGV أمر شائع، لكن هناك حالات قليلة محددة تفسر ذلك. بل يحدث عادة نتيجة مزيج من عدة خصائص في الترددات الراديوية، والشبكات، والخصائص الفيزيائية.
1.1. تأخير التجوال عبر الواي فاي
•تأخير تسليم نقطة الوصول (AP): يمكن لتصميم الشبكة أن يؤثر على فجوة تغطية تصل إلى 50 – 300 مللي ثانية.
• انقطاع المصادقة: أثناء تجوال نقاط الوصول، يتوقف تدفق البيانات أثناء خطوة إعادة الربط وكذلك أثناء مصافحة الأمان.
•تجاوز المخزن المؤقت: إذا تم إدارة المخازن بشكل سيء، يمكن إسقاط الحزم ووضعها في قائمة الانتظار أثناء عملية التجوال.
1.2. تداخل الترددات الراديوية الصناعية
• تلاشي المسارات المتعددة: تشوه الآلة والرفوف يخلق تشتتا للواي فاي.
• ازدحام القنوات: محدودية قنوات الواي فاي ستزيد من تصادم الأجهزة.
• التداخل الكهرومغناطيسي (EMI): المحركات والمحركات وأدوات اللحام ستسبب ضوضاء.
1.3. الاعتماد على الشبكة المرتبطة
• فجوات التغطية: يمكن لنظام LTE أو Wi-Fi المصمم بشكل سيء الإنشاء لمنطقة ميتة.
• نظام التجاوز الضعيف: فقدان إشارة الشبكة يؤدي إلى فشل يعتمد على الاتصال لعدة ثوان.
•تأخيرات غير متسقة: يمكن أن تواجه الشبكات العامة زيادة في الكمون وفقدان الحزم إذا كانت محملة بشكل كبير.
1.4 عدم استقرار البيئة والطاقة
• تغير الجهد: يمكن لأنظمة بطاريات AGV إعادة ضبط أجهزة التوجيه إذا كانت تعمل عند أقصى حمل.
• الإجهاد الحراري: يمكن للتشغيل المستمر رفع درجة حرارة حجرات AGV المغلقة إلى أكثر من 60°م.
• الاهتزاز الميكانيكي: قد يكون الانقطاع المتقطع ناتجا عن ضعف الاتصال.
2. مساهمة أجهزة التوجيه الخلوية الصناعية 5G في شبكات AGV
تم تصميم أجهزة التوجيه الخلوية الصناعية 5G للحفاظ على الاتصال رغم اضطرابات التنقل والبيئة.
تعتمد الأنظمة التقليدية على قناة اتصال واحدة. على النقيض من ذلك، تستخدم أجهزة التوجيه الخلوية الصناعية 5G أوضاعا متزامنة مختلفة للاتصال لتقليل احتمال فقدان الحزم.
تشمل العناصر:
• يدمج واجهات 5G وLTE والواي فاي والإيثرنت.
• يمنح القدرة على تبديل الشبكات مع الحفاظ على اتصال منطقي.
• يتم توجيه الحركة إلى اتصال مختلف إذا تدهورت جودة الاتصال الحالي.
• يسمح بالاتصال بوحدات التحكم الصناعية والحساسات.

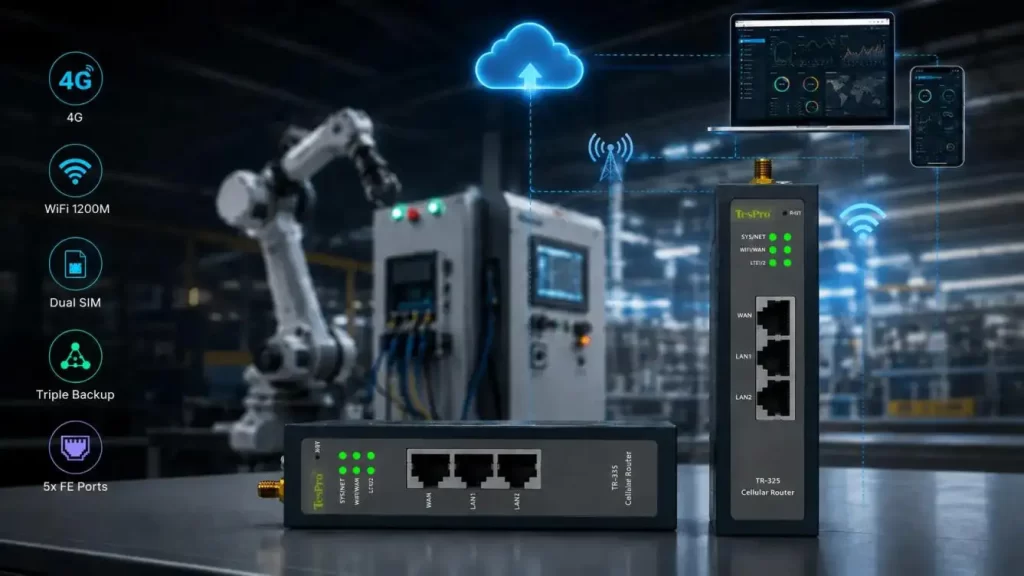

3. راوتر 5G الصناعي Tespro TR-325
صمم خصيصا لأجهزة AGV والروبوتات وغيرها من تطبيقات إنترنت الأشياء الصناعية المتنقلة،جهاز التوجيه الصناعي Tespro TR-325 5G وهو مناسب جدا لمتطلبات البيئة الصناعية المتنقلة، حيث يوفر نوع المتانة المطلوبة، مع افتراض وجود ظروف أخرى صعبة، ولا يقدم معدل نقل المستهلك المتوقع عادة.
تموضع النواة
•بوابات اتصال صناعية للمعدات المتنقلة
• التوحيد متعدد الواجهات لأنظمة الأتمتة
• الشبكات المتكررة لتدفق البيانات المستمر
• تم بناؤها لبيئات مصانع ولوجستيات مرنة
4. الميزات التقنية الرئيسية والقدرات حول تقليل فقدان الحزم
4.1 تصميم التكرار متعدد الشبكات
تشمل ميزات التكرار في TR-325 ما يلي:
•بطاقتي SIM مزدوجة: يمكن للمستخدمين التبديل إلى شريحة SIM من شركة الاتصالات مختلفة عندما تكون الإشارة ضعيفة.
•5G LTE: مفيد في المناطق التي ليست 5G بالكامل.
•الواي فاي والإيثرنت الاحتياطي: توفير تكرار للشبكات.
• التوجيه التكيفي: اختيار المسار بناء على الموقف.
4.2 دمج الواجهات الصناعية
لا يمكن إعاقة توصيل وحدات التحكم وأجهزة الاستشعار في AGV Systems.
• المنافذ: RS485 (x2)، RS232 (x1)
• البروتوكولات الصناعية: MODBUS RTU/TCP، OPC UA، BACnet، M-bus
•دمج المرافق: مزيج من بروتوكولات الطاقة والأتمتة.

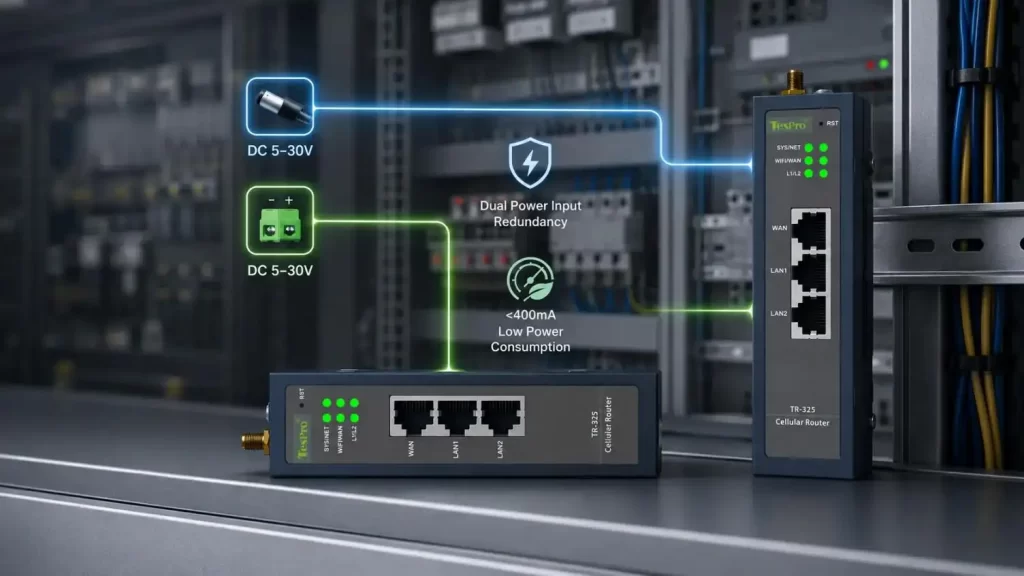

4.3 الاستقرار البيئي والطاقة
يجب أن تدعم أنظمة إمداد الطاقة الاتصالات الصناعية.
•مدخل الطاقة: مزود طاقة تيار مستمر بجهد 12-36 فولت لأنظمة AGV.
•استهلاك الطاقة: ديسمبر < 400 مللي أمبير نموذجي.
• درجة حرارة التشغيل: -40 إلى 75 درجة مئوية للأنظمة المغلقة.
•الرطوبة: من 5 إلى 95٪ غير مكثفة.
الأنظمة الموثوقة تعاني من انقطاعات قليلة جدا وتنقل كمية أقل من الحزم المفقودة.
4.4 الأنظمة المدمجة
تأخذ التصاميم في الاعتبار المساحة الفيزيائية لأنظمة AGV.
• الأبعاد: 116 × 134 × 34 مم.
• تصميم مرن: تركيب سكة DIN.
• تصميم RF خارجي: موصلات SMA للهوائي.
• من الغرفة إلى التصميم: التصميم المعياري.
5. رسم خرائط الميزات: متطلبات AGV مقابل تصميم TR-325
| متطلبات الاتصال ب AGV | قدرة TR-325 | التأثير المتوقع على فقدان الحزم |
| التنقل السلس بين المناطق | دعم 5G LTE | سيقلل فقدان الحزم عند التنقل بين محطات القاعدة |
| عدم اليقين في التغطية في المواقع الكبيرة | تكرار الشريحة المزدوجة | هل سيقلل الفجوات في التغطية التي تنشأ بسبب الاعتماد على مشغل واحد |
| تذبذبات الطاقة في المركبات المغلقة | مدخل تيار مستمر بجهد 12–36 فولت، تصميم منخفض القدرة | يتجنب الانقطاع الناتج عن إعادة التشغيل |
| تركيب محدود المساحة | الحظيرة الصناعية المدمجة | سيحسن المرونة في النشر دون مشاكل حرارية |
| دمج المستشعر وPLC | بروتوكولات RS485 / RS232 الصناعية | سيتجنب تأخيرات تحويل البوابة |
| عدم استقرار الرابط | نظام التحويل متعدد المسارات (5G/Wi-Fi/Ethernet) | سيضمن الاتصال أثناء التداخل |
6. اعتبارات النشر لأنظمة AGV
يجب النظر في التصميم المستقر على مستوى النظام، حتى مع راوتر خلوي صناعي 5G.
6.1 استراتيجية وضع الهوائي
• مسافة الفصل: يجب فصل الهوائيات الرئيسية عن التنوع لتقليل فقدان الارتباط.
• خلوص المعادن: يجب أن تكون الهوائيات متباعدة بين الإطارات المعدنية أو الحاويات.
• التموضع الرأسي: يمكن وضع الهوائيات في ترتيب عمودي لتوزيع متساو للإشارات متعددة المسارات.
6.2 تخطيط هندسة الشبكة
• APN الخاص أو VPDN: يتم تسهيل عزل حركة المرور AGV عن نطاق الحركة العامة.
• تقسيم 5G (إذا كان ذلك ينطبق): يضمن قابلية التنبؤ بفترة التأخير.
• تخطيط الواي فاي الهجين: يجب أن يكون طبقة ثانوية من الشبكة.
6.3 ضبط معاملات التنقل
•عتبات إعادة اختيار الخلايا: تحددها سرعة الحمض النووي المغلق.
• تحسين التسليم: تقليل عدد عمليات التسليم غير الضرورية.
• تحديثات متكررة للبرمجيات: محاذاة المودم ومنطق التوجيه مع متطلبات شركة الاتصال.
6.4 اختبار التحقق الميداني
• الاختبار الموجه نحو المسار: يتم إجراء الاختبار على المسارات الفعلية لمركبات ال AGV بدلا من الاختبار في موقع ثابت.
•اختبار فقدان الحزم: iPerf، ping وأدوات أخرى لمراقبة فقدان الحزم.
• اختبار الإجهاد: يحاكي الفشل في اختبار سلوك التبديل واستعادة الوصلات.
7. قيمة التصميم الصناعي في استقرار الاتصال
تؤثر مرونة الأجهزة في التصميم الصناعي بشكل مباشر على استقرار نظام الاتصالات.
في حالة TR-325:
• يمكن الحفاظ على استقرار التوجيه في نظام مغلق مع الغلاف نظرا لنطاق درجة حرارة التشغيل الواسع.
• مصممة بمدخلات طاقة مزدوجة لتجنب انقطاع الطاقة في نقطة واحدة واستهلاك طاقة منخفض لفترة طويلة من التشغيل المتنقل.
• هيكل صناعي مقاوم للاهتزازات مصمم لتحسين الموثوقية على المدى الطويل.
تساعد هذه الخصائص في التخفيف من حالات الانقطاع، والتي غالبا ما يشار إليها كفقدان حزم على مستوى النظام، رغم أنها لا تساهم في زيادة عرض النطاق الترددي.
الخاتمة
على مستوى النظام، يكون فقدان الحزم الملحوظ في مركبات AGV ناتجا عن مزيج من التداخل من النظام اللاسلكي، وسلوك التجوال، وتصميم الشبكة، ومرونة الأجهزة.
يتيح جهاز التوجيه الخلوي الصناعي 5G نظاما منهجيا لتقييم فعالية التحسينات الكبرى في موثوقية الاتصالات المصممة لدمج:
• التنقل السريع في الجيل الخامس مع قدرات تسليم سريعة
• التكرار متعدد الشبكات مع مسارات الفشل
• تحمل الطاقة والبيئة الصناعية
• الإدراج المباشر لبروتوكولات الأتمتة
بينما لا يمكن تحقيق حل شامل لتحقيق فقدان حزم صفر تحت جميع الظروف، فإن نظاما مثل جهاز التوجيه الصناعي Tespro TR-325 سيساعد في خلق الاستقرار المطلوب لتنفيذ أنظمة AGV وAMR الصناعية الحقيقية.
الأسئلة الشائعة
س1. ما الذي يسبب أكبر فقدان لحزمة AGV؟
بشكل رئيسي، تأخير التجوال، وتداخل الترددات الراديوية، وعدم استقرار الاتصال بالشبكة.
س2. هل سيتم حل فقدان حزم AGV تماما باستخدام 5G؟
لا، سيظل فقدان الحزم موجودا لكنه سيكون في حالة أفضل مع التنفيذات الصحيحة.
س3. لماذا يكون راوتر الشبكة الخلوية الصناعية 5G أفضل من الواي فاي فقط؟
فهو يقلل فعليا من الاعتماد على نقاط الوصول ويضيف تكرارا للخلوة.
س4. هل ستحسن البطاقة المزدوجة من استقرار الاتصال ب AGV؟
نعم، يوفر إمكانية حدوث تغييرات تلقائية بين الحاملين عندما تضعف الإشارة.
س5. ما هو التكرار في سياق فقدان الحزم؟
التكرار يقدم مسارات بديلة عندما يصبح المسار الأساسي غير مستقر.
