وحدة DTU ليست مجرد وحدة تواصل بسيطة. إنه معالج بيانات ذكي يفهم عدة بروتوكولات، ويتحمل انقطاعات الشبكة، ويدعم الإدارة عن بعد.
لفهم ماهية DTU، ابدأ بمشكلة حقيقية. يعتقد الكثيرون أن أكبر تحد في قراءة العدادات التلقائية هو نقص التغطية الشبكية. لكن أولئك الذين عملوا فعليا على مثل هذه المشاريع يعلمون أن مشاكل الشبكات أسهل في الحل. الصداع الحقيقي هو عندما يكون لدى نفس المشروع عدادات كهرباء من علامة تجارية، وعدادات مياه من أخرى، وعدادات غاز من ثالثة، كل منها يتبع بروتوكولا مختلفا تماما.
ما تحتاجه في هذا الموقف ليس مجرد وحدة اتصال يمكنها نقل البيانات، بل جهاز يمكنه فهم لغات العدادات المتعددة، وتخزين البيانات محليا عندما تكون الإشارة ضعيفة، وإعادة إرسالها بمجرد استعادة الشبكة. هذا بالضبط ما تفعله وحدة DTU.
I. تعريف DTU

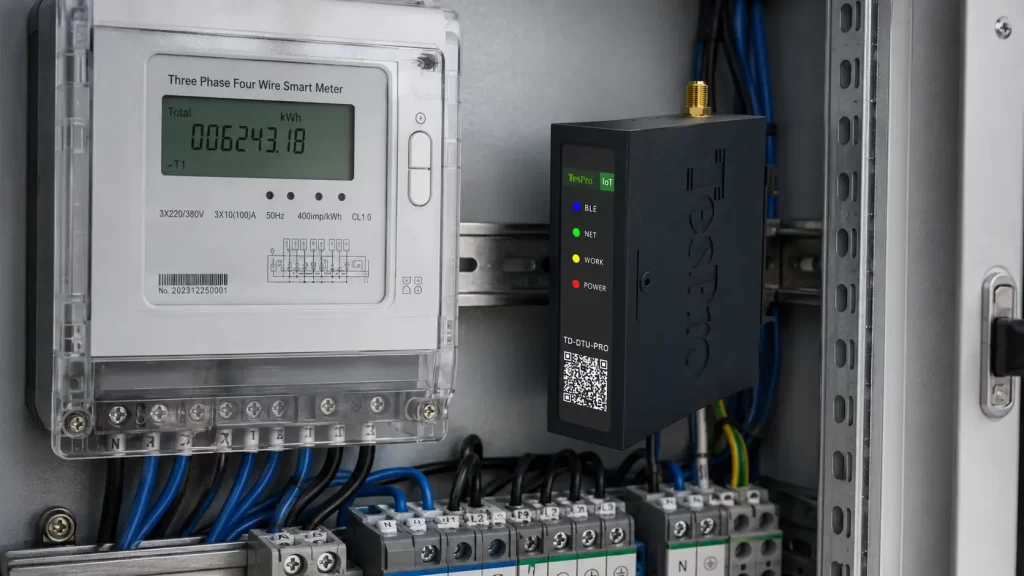

DTU تعني وحدة نقل البيانات. مسؤولياته الأساسية ثلاثة. أولا، يقرأ البيانات من مقاييس الحقل باستخدام واجهات مثل RS485 أو MBus أو المنافذ البصرية. ثانيا، يحول بروتوكولات مختلفة إلى صيغة يمكن للمنصة المركزية التعرف عليها. ثالثا، ينقل البيانات إلى خادم أو منصة سحابية عبر شبكات 2G إلى 5G أو اتصالات سلكية. يمكنك التفكير فيه كمترجم وتوصيل بين العدادات والمنصة.
II. الفرق بين وحدة DTU ووحدة الاتصالات العادية
الكثير من الناس لا يستطيعون التمييز بين وحدة DTU ووحدة 4G العادية. عادة ما تدعم وحدة الاتصال العادية بروتوكولا أو اثنين ثابتين فقط، ويمكنها الاتصال بنوع واحد فقط من العدادات، وتفقد البيانات فور انقطاع الشبكة، ولا تملك قدرة على الإدارة عن بعد. أما وحدة DTU، فهي تدعم عدة بروتوكولات قابلة للتكوين، ويمكنها الاتصال بعدادات الكهرباء والماء والغاز والحرارة، وتخزن البيانات محليا أثناء انقطاعات الشبكة وتعيد إرسالها تلقائيا عند استعادة الاتصال، وتدعم التكوين السحابي والترقيات عن بعد.
بعبارات بسيطة: الوحدات العادية مصممة لبيئات مثالية، بينما وحدات DTU مصممة لحالات ميدانية معقدة.
ثالثا. الدور الأساسي لوحدة القياس الذكية في القياس الذكي
في نظام قراءة العدادات الأوتوماتيكي الكامل، تقع وحدة DTU في المنتصف: تتصل عدادات الحقل بوحدة DTU، التي تتصل بالشبكة، والتي تتصل بمنصة الإدارة. لدى DTU ثلاثة أدوار رئيسية.
أولا، يحل مشكلة المواقع التي لا يمكن الوصول إليها. بعض الأماكن صعبة جدا في قراءة العدادات يدويا، مثل غرف العدادات ذات الجهد العالي التي تواجه مخاطر السلامة أو عدادات مياه الجبال النائية التي تستغرق نصف يوم للوصول إليها بالسيارة. مع وحدة DTU، لا يحتاج أحد للذهاب هناك، الجهاز يجمع البيانات ويرفع تلقائيا.

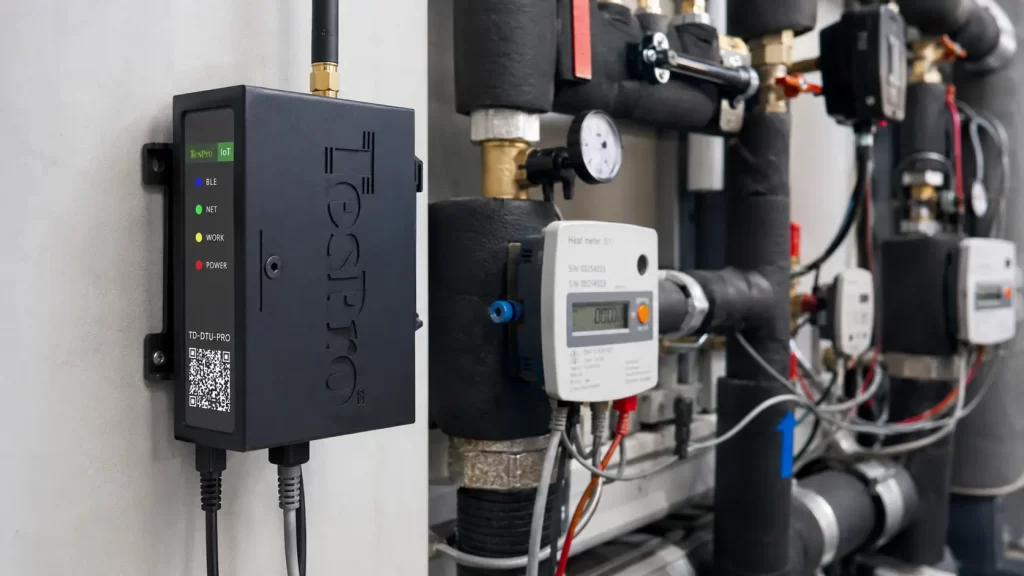

ثانيا، يحل مشكلة جمع البيانات غير المكتمل. تتضمن العديد من المشاريع أكثر من نوع واحد من العدادات. قد يحتوي المنتزه الصناعي على عدادات كهرباء، وعدادات مياه، وعدادات غاز، وعدادات حرارة. إذا استخدمت جهاز جمع بيانات منفصل لكل نوع، فالتكلفة مرتفعة والصيانة معقدة. يمكن لوحدة DTU متعددة البروتوكولات واحدة الاتصال بجميع الأنواع الأربعة في آن واحد.
ثالثا، يحل مشكلة التكاليف التي لا يمكن السيطرة عليها. في المرحلة الأولى من المشروع، قد تكون الأمور على ما يرام. لكن عندما تنتقل إلى المرحلة الثانية أو الثالثة، أو تتوسع من الأسواق المحلية إلى الخارجية، قد تأتي العدادات الجديدة من مورد مختلف، وقد يختلف مشغلو الشبكة في مناطق مختلفة أيضا. إذا لم يكن لدى DTU دعم قوي لتكيف البروتوكولات ودعم الشبكات المتعددة، فسيتعين عليك إعادة التطوير في كل مرة تتوسع فيها. وحدة DTU جيدة، بمجرد تكوينها، يمكن نسخها إلى مئات أو آلاف المواقع.
IV. القدرات الفنية النموذجية ل DTU
يجب أن يمتلك المعهد المؤهل على الأقل القدرات التالية. أولا، دعم البروتوكولات المتعددة. تشمل البروتوكولات الشائعة DL/T645، IEC1107، Modbus، CJ/T188، وEN1434. يمكن لوحدة DTU جيدة التبديل بين هذه البروتوكولات من خلال التكوين. ثانيا، التخزين المؤقتة وإعادة النقل التلقائي. تكتب البيانات أولا إلى التخزين المحلي. عندما تكون الشبكة طبيعية، يتم رفعها في الوقت الحقيقي. عندما تنقطع الشبكة، يتم تخزينها محليا. عند استعادة الشبكة، تعاد إرسالها تلقائيا بالترتيب الزمني. ثالثا، دعم الشبكات المتعددة. وحدة DTU جيدة تدعم من 2G إلى 5G ويمكن تكوينها باستخدام بطاقتين SIM لتبديل المزود تلقائيا. رابعا، قدرة إدارة السحابة. يسمح بفحص الحالة عن بعد، وتغييرات المعلمات، وترقيات البرمجيات الثابتة، واسترجاع السجل.
V. أي المشاريع مناسبة لجامعة DTU
استنادا إلى الحالات الواقعية، فإن أنواع المشاريع التالية هي الأنسب لنشر DTU.
النوع الأول هو المشاريع التي تستخدم عدادات متعددة العلامات، مثل الحديقة الصناعية التي تستخدم ثلاث علامات تجارية مختلفة من عدادات الكهرباء والمياه والغاز. يمكن لوحدة DTU متعددة البروتوكولات أن تتعامل مع جميعها.
النوع الثاني هو مشاريع نشر عبر المناطق، مثل مشروع خارجي يشحن إلى عدة دول مع مشغلي شبكات ونطاقات تردد مختلفة. يمكن لوحدة DTU التي تدعم الشبكة بالكامل العمل عبر جميع الأسواق باستخدام وحدة تخزين أجهزة واحدة.
النوع الثالث هو المشاريع البعيدة أو ذات الإشارة الضعيفة، مثل مراقبة مصادر المياه في المناطق الجبلية. تضمن التخزين المؤقت وإعادة النقل التلقائي في وحدة DTU عدم فقدان البيانات، بينما تسمح خيارات الطاقة المنخفضة والبطاريات بالتشغيل طويل الأمد دون الحاجة إلى كهرباء الشبكة.
النوع الرابع هو مشاريع التوسع التدريجي. المرحلة الأولى تستخدم نوعا واحدا من العدادات، والمرحلة الثانية تستخدم نوعا آخر. تتيح لك قدرة البروتوكولات المتعددة في وحدة النقل التقنية الاحتفاظ بالمعدات الحالية دون استبدال.
السادس. الخاتمة
DTU ليست أغلى قطعة من الأجهزة، لكنها غالبا ما تكون من أكثر المكونات فعالية من حيث التكلفة في مشروع القياس الذكي. تكمن قيمته الحقيقية في قدرته على العمل في بيئات العدادات المعقدة، وظروف الشبكة غير المثالية، والنشر على نطاق واسع مع تكاليف صيانة أقل. إذا كنت تقيم مشروع قراءة عداد تلقائي، فلا تكتفي بالنظر إلى سعر الأجهزة الخاص بوحدة DTU. ما يهم أكثر هو مقدار الوقت الهندسي في الموقع، وتكلفة التطوير المخصصة، ونفقات الصيانة طويلة الأمد التي يمكن أن يوفرها لك.
