مسبار معايرة بصري
Product ID: TP-18 Ultra-Slim Scanning
واحدة من أنحف مجسات المسح عالية الحساسية في العالم (عرض 10 مم) هي TP-18 Calibration Optical Probe، والتي تمتلك القدرة على اختبار الطاقة النشطة/التفاعلية في نفس الوقت. تم تصميمه ليكون له معايرة عالية وتكوينات صغيرة.
-
التطبيق
تطبيق مسبار نحيف على عدادات الطاقة الإلكترونية
-
القوة
DC5V±10٪,≤10mA (افتراضي); DC12~36V للخيار
-
التثبيت
يجب استخدامه مع TP-GS2 أو TP-GS3
-
درجة الحرارة
-40°C~ 70°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج

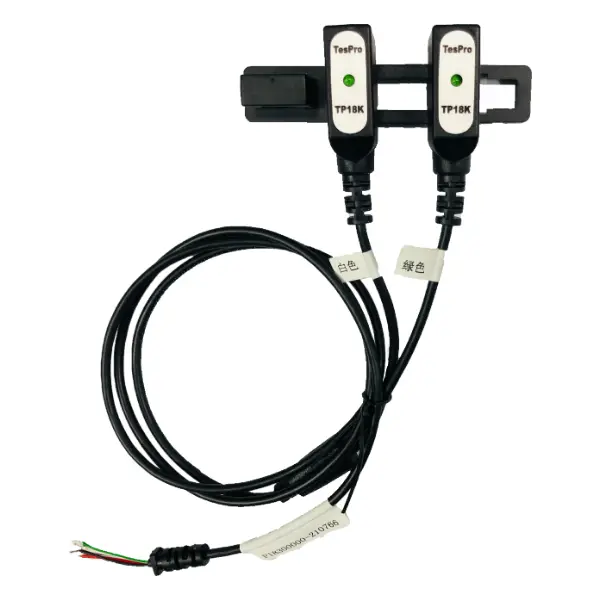

مسبار المسح البصري النحيف TP-18 هو جهاز صممه وتصنيعه شركة تيسبرو الصينية. يقصد ب TP-18 استخدامه في اختبار الدقة النشطة والتفاعلية المتشابهة في الجهاز. يمتلك TP-18 القدرة على اكتشاف الضوء بالإضافة إلى نبضة الضوء تحت الأحمر المنبعثة من LED وتحويلها إلى نبضة كهربائية.
تم إنتاجه بأبعاد ضيقة 10 مم وحساسية بصرية عالية. يمكن تعديل TP-18 لأجهزة معايرة مختلفة، مثل العدادات القياسية عالية الدقة التي تصنعها شركة EMH، ومعدات اختبار إنتاج العدادات المستخدمة من قبل شركات العدادات الكبار، ومعدات الاختبار في الموقع.
التوافق القوي
يستشعر الأضواء ذات الألوان والأطوال الموجية المختلفة، ويحول نبضات الضوء إلى نبضات كهربائية. يدعم 5/12/24 فولت تيار مستمر، ويحتوي على عدة موصلات.
الاكتساب المتزامن للنبضة النشطة والتفاعلية
في الوقت نفسه، يحصل على نبضات نشطة وتفاعلية، عالية الدقة، عالية العملية، أداء مستقر، وسهل التحكم فيه.
الحساسية العالية
لديه عرض نبضي لا يقل عن 200 مللي ثانية، وأقصى تردد 5 كيلوهرتز. يدرك مجموعة متنوعة من ألوان الضوء، ولا يضر بالتداخل، ويمكن استخدامه في الخارج والداخل.
أداء ممتاز في بيئة قاسية
تم تصميمه باستخدام أعلى جودة من الحاويات، والمغناطيس عالي الجودة، والكابلات. يؤدي أداء ممتازا في الظروف القاسية مثل شمس الصيف أو عواصف الثلج الشتوية.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| القوة | مصدر الطاقة | DC5V±12٪,≤10mA (افتراضي) DC23V~36 للخيار |
| نبضة الإخراج | مستوى عال ≥4.0 فولت، منخفض المستوى≤0.3 فولت، النبضة الكهربائية الموجبة DC5V/DC12~24V كخيار |
|
| الكابل | طول الكابل | 70 سم في الوضع العادي، و1 متر للخيار |
| الواجهة | الموصل | الأسلاك العارية بدون موصل في الوضع العادي موصل مخصص متوفر |
| التركيب | التثبيت | مدعوم من قبل TP-GS2 الداعم |
| الميكانيكا والحاويات | الميكانيكي | PC |
| البيئة | البيئة | درجة حرارة التطبيق: -40°م~70°م بالمعدل |
| الأبعاد | القطر والارتفاع | عرض 10 مم |
| الوزن | 50 جرام | |
| الإكسسوار | تركيب المجسات | التثبيت الداعم ل TP-GS2 يمكن استخدامه للتثبيت على أي نوع من العدادات |
| المواصفات الفيزيائية | فئة الحماية | IP 54 |
Explore our Solutions
الاتصال البصري الموثوق للقياس الذكي
يجب على أنظمة AMI الحديثة التقاط البيانات على مستوى العداد بطريقة مستقرة ودقيقة. قراءة العداد يدويا كانت أيضا تستغرق وقتا طويلا وغير دقيقة.
سمحت المجسات البصرية مثل TP-BT وسلسلة USB التي قدمتها تيسبرو بجمع البيانات تلقائيا عبر المنافذ البصرية، ودعمت مجموعة واسعة من علامات العدادات والبروتوكولات. تم جعل التطبيقات الميدانية وسطح المكتب مرنة باستخدام نماذج البلوتوث وUSB.
Case
حالة المنتج
واجه فريق الخدمة الميدانية لمرفق إقليمي إحباطات متكررة في جمع بيانات الطاقة: حيث كانت العديد من عدادات الكهرباء والغاز والحرارة في منطقة خدمتهم تفتقر إلى نقاط التركيب المغناطيسية، مما يصعب تأمين المجسات القياسية. كان على الفنيين الاعتماد على إصلاحات مؤقتة مثل الشريط أو المشابك، التي كانت تستغرق وقتا طويلا في التطبيق، وغير مستقرة أثناء الاستخدام، وتعرض أسطح العدادات لخطر تلف الأسطح — بينما كانت المجسات القياسية تكافح للوصول إلى باعثات نبضات LED الغائرة في النماذج المدمجة.
حل مسبار المسح TP-18 Slim من تيسبرو هذه النقاط الألم بتصميم مخصص للعدادات غير المغناطيسية. بعرض 10 مم فقط، ينزلق ملفها النحيف بسهولة إلى تجاويف ضيقة حول لوحات LED، مما يضمن اكتشاف النبض دون عوائق. التثبيت الداعم TP-GS2 المرفق هو المفتاح للتركيب السلس: فهو يثبت بإحكام على أي مقياس (بلاستيك، معدن، أو مركب) بدون مغناطيسات، مما يوفر تموضعا ثابتا في ثوان — دون أدوات أو شريط أو تعديلات دائمة.
مع TP-18، غير الفريق سير عمل جمع البيانات لديهم. التركيب الآمن والخالي من الأدوات ألغى تأخيرات الإعداد وعدم الاستقرار، بينما ضمن التصميم النحيف التقاط إشارة موثوق حتى على العدادات المدمجة والمغمورة. بالنسبة للأصول غير المغناطيسية، يوفر TP-18 أقصى درجات الراحة — مما يجعل كل مهمة جمع في الموقع أسرع وأسهل وأكثر موثوقية.
