مسبار معايرة بصري
Product ID: TP-17C Dual-Function Scanning
TP-17C هو مسبار بصري من الجيل الثالث على طراز TP-17 بوظيفة مزدوجة. يمكن استخدامه في اختبار دقة العدادات الميكانيكية والكهربائية. تم دمجها في قاعدة TP-GS ويمكن تطبيقها بشكل مثالي في الموقع/طاولة الاختبار.
-
التطبيق
التطبيق على العدادات الميكانيكية أو الكهربائية
-
القوة
DC5V±10٪، ≤40mA (افتراضي)؛ DC12~36V للخيار
-
التثبيت
يجب استخدامه مع TP-GS2 أو TP-GS3
-
درجة الحرارة
-40°C~ 70°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج
TP-17C هو الجيل الثالث من سلسلة المسبار البصري الماسح TP-17. هو نموذج مزدوج الدالة، ويمكن استخدامه لاختبار العدادات الميكانيكية أو الكهربائية في اختبار الدقة. يمكن بالفعل أن يكون ملحق TP-GS المثالي مزيجا من مجموعة TP-T/TC بالإضافة إلى القاعدة ليتم دمجه مع حامل TP-GS.

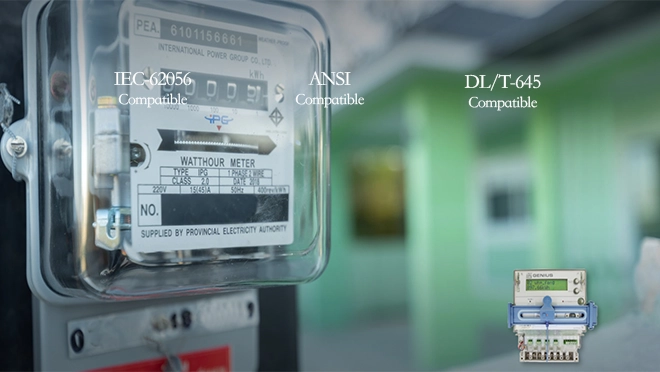

التوافق القوي
يلتقط الضوء المرئي والأشعة تحت الحمراء بألوان وأطوال موجية مختلفة، ويحول نبضات الضوء إلى نبضات كهربائية. شريحة السيليكون تدعم 5/12/24 فولت تيار مستمر وموصلات أخرى.

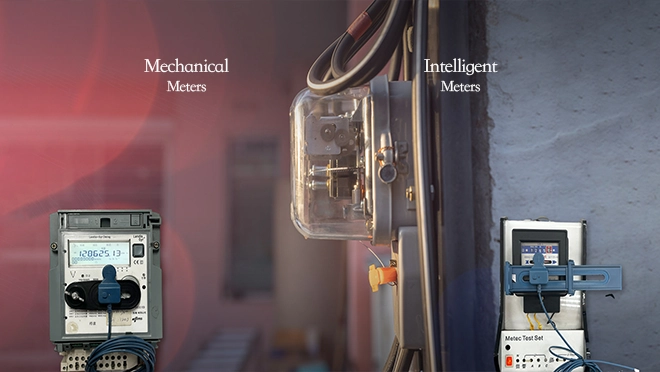

ينطبق على جميع العدادات
مقياس ميكانيكي وذكي مع استشعار ضوء LED بالأشعة تحت الحمراء وعلامات الدوار. أداة واحدة (TP - 17) تلبي جميع الاحتياجات.

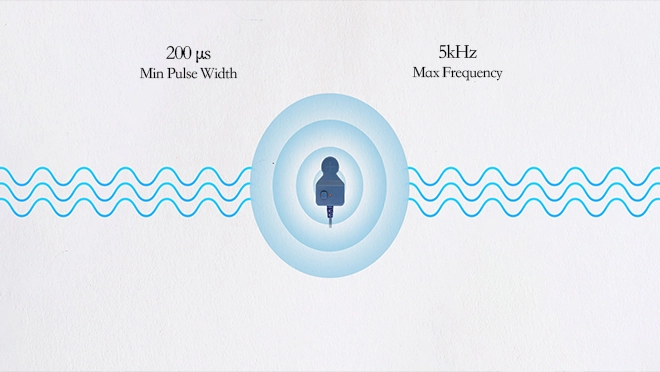

الحساسية العالية
الحد الأقصى لعرض النبضة (الحد الأدنى) هو 200 مللي ثانية. أقصى تردد هو 5 كيلوهرتز. يجمع بين ميزتين، لا يسمح بتداخل الضوء، ويمكن استخدامه داخل المنزل وداخله.
أداء ممتاز في بيئة قاسية
يؤدي أداء جيدا في الظروف المناخية القاسية. يحتوي على غلاف فاخر، كابل قوي، ووضع أزرار خال من المتاعب.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| القوة | مصدر الطاقة | تيار مستمر 5V±10٪,≤40mA (افتراضي); DC12~36V للخيار |
| وضع العمل | لاختبار دقة العداد الميكانيكي (LED أحمر)، تتغير الدالة بواسطة زر اللوسة لاختبار دقة العداد الكهربائي (LED أزرق)، تتغير الوظيفة بواسطة زر التحميل |
|
| كابل & واجهة | طول الكابل | 3M في الوضع العادي، و2M في الخيار |
| الموصل | الأسلاك العارية بدون موصل في الوضع العادي موصل مخصص متوفر |
|
| الميكانيكا والحاويات | الميكانيكي | PC |
| البيئة | البيئة | درجة حرارة التطبيق: -40°م~70°م بالمعدل |
| الأبعاد | القطر والارتفاع | 47x32x22مم |
| الوزن | 50 جرام | |
| الإكسسوار | تركيب المجسات | التثبيت الداعم ل TP-GS2 يمكن استخدامه للتثبيت على أي نوع من العدادات |
| المواصفات الفيزيائية | فئة الحماية | IP 54 |
Explore our Solutions
الاتصال البصري الموثوق للقياس الذكي
تتطلب أنظمة AMI الحالية التقاط بيانات على مستوى العدادات بشكل متسق وموثوق. قراءة العدادات كانت تستغرق وقتا طويلا وعرضة للأخطاء.
سمحت المجسات البصرية التي قدمها تيسبرو مثل TP-BT وسلسلة USB بالاسترجاع التلقائي للبيانات عبر المنافذ البصرية وكانت متوافقة مع علامات وبروتوكولات مختلفة للعدادات. كانت نماذج البلوتوث وUSB مرنة للاستخدام في الميدان وأيضا على أجهزة الكمبيوتر المكتبية.
Case
حالة المنتج
وجدت شركة اختبار المرافق صعوبة في التناوب بين العدادات الميكانيكية والكهربائية عند إجراء التحقق من الدقة في الموقع - حيث كان عليهم حمل أدوات مختلفة لفحص كل عداد مختلف، مما أدى إلى نقل المعدات بشكل غير منظم وفقدان الوقت في سير العمل.
يعد مسبار المسح TP-17C المزدوج من تيسبرو اختراقا مبتكرا في قياس الأدوات ويتميز بآلية فريدة لتبديل الأوضاع بزر واحد. تتيح هذه الميزة الجديدة للفنيين التبديل بسهولة بين اختبار العداد الميكانيكي واختبار العداد الكهربائي بضغطة زر. انتهت الأيام التي كان الناس فيها يضطرون لحمل عدة أجهزة، مع TP-17C، الأمور أصبحت أبسط بكثير، وأصبح أكثر كفاءة، ناهيك عن حجم المعدات.
جوهر تعدد استخداماته هو نظام الاستشعار المزدوج. في حالة العدادات الميكانيكية، تم تصميم المجس الماسح بحساسات حساسة جدا تساعد في تحديد علامات الدوران الدقيقة وتتبع حركة أجهزة قياس العداد بدقة. في جانب العداد الكهربائي، يستخدم حساسات بصرية وتحت حمراء متقدمة قادرة على تسجيل نبضات الضوء/الأشعة تحت الحمراء بدقة.
يتم بعد ذلك تشغيل تلك الإشارات المختلفة عبر خوارزمية داخلية متقدمة وتحويلها إلى نبضات كهربائية منتظمة وموثوقة. هذا يضمن التقاطها المتسق للبيانات بين أنواع العدادات المختلفة، وتكاملها مع أنظمة إدارة البيانات الحالية ليس مشكلة. سواء في العدادات الميكانيكية التقليدية أو العدادات الكهربائية الذكية الجديدة، يتميز TP-17C بدقة عالية ومتسقة للغاية وقد حقق معيارا جديدا في تكنولوجيا قياس المرافق.
تسمح الغلاف المغناطيسي الخفيف والقوي من TP-GS2 المغلقة بتثبيته بإحكام على أي عداد، بينما تأخذ حاوية ABS PC المتينة وصندوق IP54 في الاعتبار العمل الميداني المنتظم. أدى جمع هذه الميزات إلى تبسيط نظام اختبار القياس المختلط في الشركة، وعدم ازدحام المعدات في المكتب، وإجراء فحوصات الدقة بكفاءة ودون أي مشاكل.
