مسبار معايرة بصري
Product ID: TP-16 Portable
يستخدم مسبار العداد الذكي Tespro China TP-16 مع العدادات المحمولة، التي تتوافق مع PRS1.3 وPWS1.3، وتتلقى النبضات المرسلة عبر العداد الإلكتروني بمعايير عالمية وتتحقق منها كنبضات كهربائية.
-
التطبيق

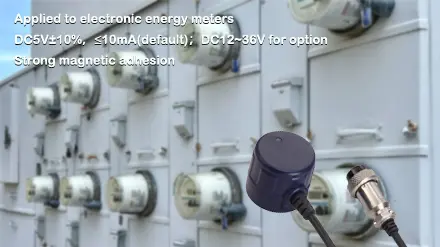

تطبيقه على عدادات الطاقة الإلكترونية
-
القوة
DC12V±10٪ (افتراضي)، DC24V كخيار
-
التثبيت
التصاق مغناطيسي قوي
-
درجة الحرارة
-40°C~ 70°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج
مسبار المسح البصري TP-16 هو جهاز صممه شركة تيسبرو في الصين ليستخدم في أجهزة اختبار العدادات المحمولة وفقا لجهازي PRS1.3 وPWS1.3 على التوالي مع موصل مخصص. كما أنه مناسب بشكل أساسي لالتقاط النبضات لمقياس الطاقة الإلكتروني حول العالم، ويمكن أن يعمل أيضا مع أجهزة التحقق لإنجاز مهمة التحقق.
مسبار TP-16 البصري قادر على اكتشاف الضوء ونبضات الضوء تحت الحمراء المنبعثة من LED وتحويلها إلى نبضات كهربائية. تم تطوير مسبار النبضات البصري TP-16 في البداية بواسطة شركة تيسبرو الصينية، وهو متوافق مع تخصيص الدوائر والغلاف وتخصيص المصنعين الأصليين وأجهزة التصنيع (OEM/ODM).

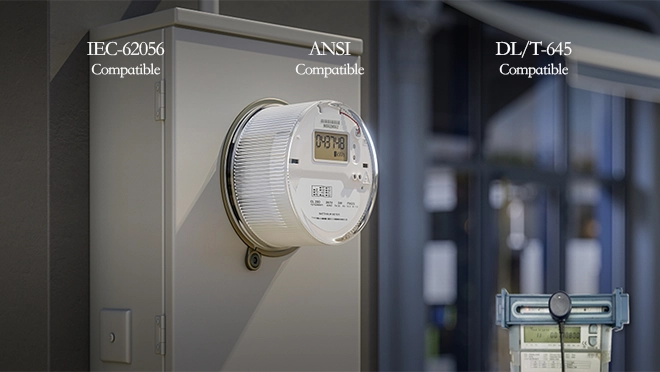

التوافق القوي
تقوم الحساسات بإضاءة بألوان وأطوال موجية مختلفة وتحول نبضات الضوء إلى نبضات كهربائية. تشغيل 12/24 فولت تيار مستمر وموصلات مختلفة.

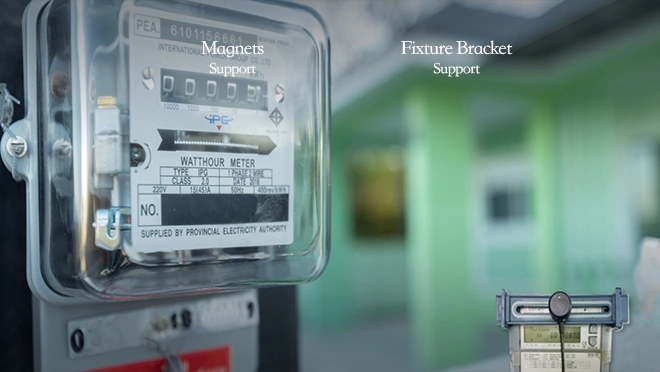

الطريقة الثابتة
يناسب بشكل مثالي، ويمكن تثبيته بطرق متنوعة، مثل المغناطيسات والحوامل التركيبية.

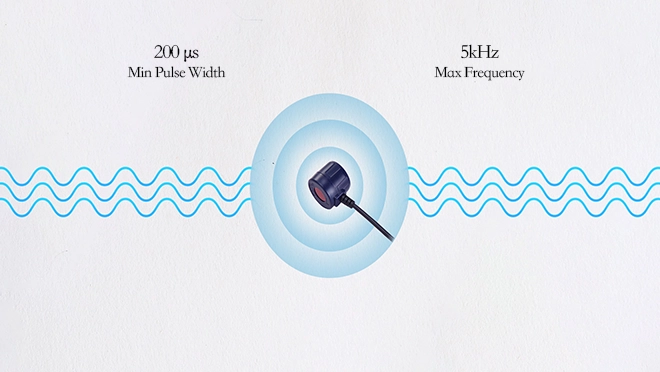

الحساسية العالية
تضمن عرض نبضة 200 مللي ثانية، تردد 5 كيلوهرتز. يدرك عدة ألوان من الضوء، ولا يمكن إزعاجه بسهولة، ويمكن استخدامه داخل المنزل وخارجه.

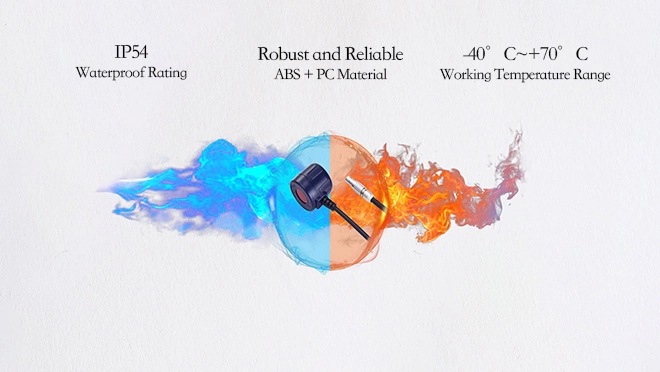

أداء ممتاز في بيئة قاسية
تم بناؤه باستخدام جهاز كمبيوتر بنسبة 100٪، ويمكن استخدامه في الظروف القاسية. يحتوي على غلاف عالي المستوى، مغناطيس قوي، وكابل طويل الأمد.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| القوة | مصدر الطاقة | DC5V±12٪,≤10mA (افتراضي) DC24V للخيار |
| نبضة الإخراج | مستوى عال ≥4.0 فولت، منخفض المستوى≤0.3 فولت، النبضة الكهربائية الموجبة DC5V/DC12~24V كخيار |
|
| الكابل | طول الكابل | 3 ذكر في الوضع العادي، و2 ذكر في الخيار |
| الواجهة | الموصل | موصل ليمو مخصص للآلات الموسيقية PRS1.3 و PWS1.3 على التوالي |
| التركيب | التثبيت | التصاق مغناطيسي قوي (محدد في IEC 62056-21) |
| الميكانيكا والحاويات | الميكانيكي | PC |
| البيئة | البيئة | درجة حرارة التطبيق: -40°م~70°م بالمعدل |
| الأبعاد | القطر والارتفاع | المنفذ البصري 32 مم القطر/الارتفاع 30 مم |
| الوزن | 92 جرام | |
| الإكسسوار | تركيب المجسات | التثبيت الداعم ل TP-GS2 يمكن استخدامه للتثبيت على أي نوع من العدادات |
| قوة الاحتفاظ بالمغناطيس | N40/N52 (اختياري) | |
| المواصفات الفيزيائية | فئة الحماية | IP 52 |
Explore our Solutions
الاتصال البصري الموثوق للقياس الذكي
تحتاج أنظمة AMI الحديثة إلى التقاط بيانات مستقر ودقيق عند العداد. قراءة العدادات كانت تستغرق وقتا طويلا وعرضة للأخطاء.
سمحت مجسات تيسبرو البصرية، مثل سلسلة TP-BT وUSB، باسترجاع البيانات تلقائيا عبر المنافذ البصرية، ودعمت علامات تجارية وبروتوكولات مختلفة للعدادات. تم توفير نماذج البلوتوث وUSB بمرونة في الميدان واستخدام سطح المكتب.
Case
حالة المنتج
كانت شركة أخرى لخدمات القياس تواجه إحباطات بسبب عدم توافق المجسات في فحوصات العدادات في الموقع - حيث لم تكن الأدوات المتاحة تثبت موصلات PRS1.3/PWS1.3 المخصصة للأجهزة المخصصة، لذا لفحص مجسات الكهرباء والعدادات الحرارية، كان لا بد من استخدام محولات ضخمة تؤثر على دقة البيانات.
تم حل المشكلة باستخدام مسبار Tespro TP-16 Calibration Optical Probe الذي يقدم موصلات TP-16 Lemo متوافقة خصيصا مع أجهزة PRS1.3 وPWS1.3 مع اتصالات مباشرة ومستقرة دون محولات إضافية. ضمنت قدرته على اكتشاف الضوء ونبضات الأشعة تحت الحمراء التحويل الفعال إلى نبضات كهربائية لالتقاط بيانات دقيقة للطاقة.
مكنت المقابض المغناطيسية القوية وتركيب TP-GS2 الاختياري من تثبيت العداد بشكل ثابت، بينما صمد غلاف ABS PC القوي من الشغل الميداني المتكرر. هذا جعل عملية التحقق سهلة جدا، وتم جمع البيانات بطريقة متسقة وخالية من المتاعب في فحوصات الجودة.
