مسبار معايرة بصري
Product ID: TP-12 Mini Energy Sensor
يكتشف مسبار TP-12 البصري نبضات الضوء والأشعة تحت الحمراء ويحولها إلى نبضات كهربائية. إعدادان للطاقة: 5V (خارجي، LED مضاء) و3.3V (بطارية منخفضة الاستهلاك، LED مطفأ) يسمح باستخدام تصميم الطاقة المزدوجة في مجموعة متنوعة من التطبيقات.
-
التطبيق
مراقبة الطاقة عبر الإنترنت
-
القوة
DC5VDC / DC3.3VDC للخيار
-
الجدول
أشرطة 3M مزدوجة الوجه (الافتراضية)
-
درجة الحرارة
-40°C~ 70°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج
يمتلك مسبار TP-12 البصري القدرة على اكتشاف الضوء، بالإضافة إلى نبضات الضوء تحت الحمراء (الأشعة تحت الحمراء)، التي تصدرها LED، وتحويلها إلى نبضات كهربائية. يستخدم TP-12 وضعين لمزود الطاقة: في وضع واحد يتم تشغيله بجهد 5V الذي يوفره مصدر طاقة خارجي، وفي هذا الوضع يتم تشغيل مؤشر LED في أعلى المجس. المصدر البديل للطاقة هو 3.3 فولت يمكن استخدامه في نظام طاقة البطاريات باستهلاك منخفض جدا. في هذا الوضع، يتم تعطيل LED فوق المجس.

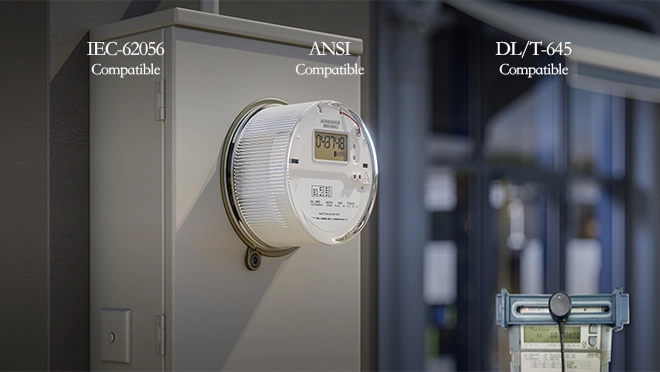

التوافق القوي
يستشعر الضوء بألوان وأطوال موجية مختلفة، ويحول نبضات الضوء إلى نبضات كهربائية. يحتوي على وضعين لمزود الطاقة وموصلات مختلفة.

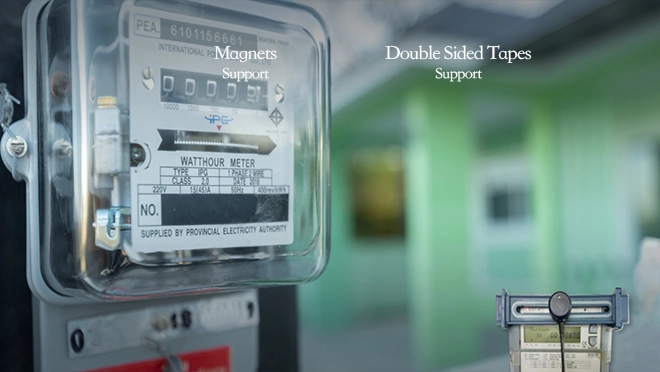

الطريقة الثابتة
تحمل تقنيات تثبيت متنوعة مثل المغناطيسات، والأشرطة ذات الوجهين، وغيرها. يستخدم شريط الشريط ذو الوجهين على نطاق واسع بسهولة التثبيت والحماية.

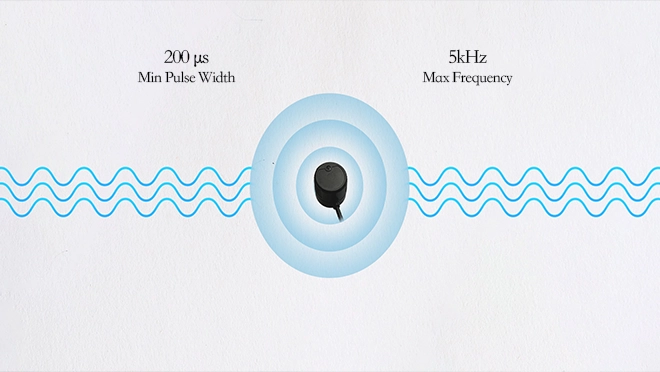

الحساسية العالية
أقصى تردد 5 كيلوهرتز، وعرض نبضة لا يقل عن 200 مللي ثانية. إدراك ألوان مختلفة من الضوء، ولا يمكن التداخل معه، ويمكن استخدامه داخل المنزل وخارجه.

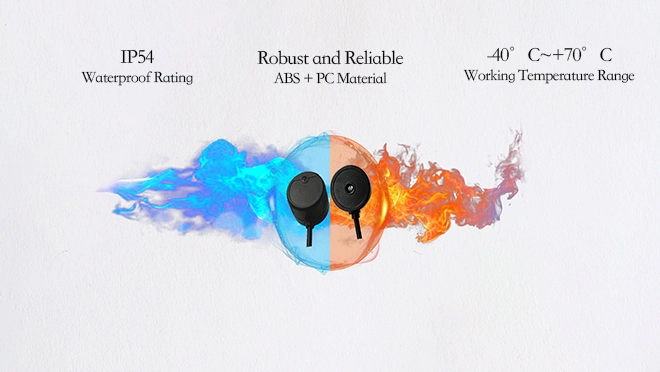

أداء ممتاز في بيئة قاسية
مصنوع من 100٪ PC، يمكن استخدامه في شمس الصيف أو في عاصفة الثلج الشتوية. يحتوي على حاوية عالية المستوى، مغناطيس قوي، وكابل يدوم طويلا.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| القوة | مصدر الطاقة | تيار مستمر 5VDC/DC3.3VDC للخيار يعمل بجهد 5 فولت، مع مؤشر LED يعمل بقوة 3.3 فولت، مع تعطيل مؤشر LED |
| مستوى الإخراج | TTL، وتحميل 1M إلى V يوصى به | |
| استهلاك الطاقة | أقل من 1μA عند وضع الاستعداد تيار نبضي فوري أقل من 140 ميكروأمبير |
|
| كابل & واجهة | طول الكابل | رجل واحد في الوضع العادي، ورجل سنة/3 ذكر في الخيار |
| الموصل | الأسلاك العارية بدون موصل في الوضع العادي موصل مخصص متوفر |
|
| الميكانيكا والحاويات | الميكانيكي | PC |
| البيئة | البيئة | درجة حرارة التطبيق: -40°م~70°م بالمعدل |
| الأبعاد | القطر والارتفاع | 22 مم القطر/17 مم الارتفاع |
| الوزن | 16 حبة | |
| الإكسسوار | تركيب المجسات | أشرطة 3M مزدوجة الوجه (الافتراضية) شرائط مغناطيسية/لاصقة كخيار |
| المواصفات الفيزيائية | فئة الحماية | IP 54 |
Explore our Solutions
الاتصال البصري الموثوق للقياس الذكي
تتطلب أنظمة AMI الحديثة جمع بيانات متسقة ودقيقة على مستوى العدادات. كان يستغرق وقتا طويلا وعرضة للأخطاء بسبب القراءة اليدوية.
سمحت سلسلة المجسات البصرية Tespro TP-BT وUSB بالاسترجاع التلقائي للبيانات عبر المنفذ البصري، ودعمت معظم علامات وبروتوكولات العدادات. كانت نماذج البلوتوث وUSB مرنة في الميدان وتطبيقات سطح المكتب.
Case
حالة المنتج
واجه مطور مشروع للطاقة الشمسية مشكلة في جمع بيانات الطاقة لأنظمة المراقبة التي تعمل عن بعد بالبطارية - حيث استهلكت المجسات الحالية طاقة زائدة واستنزفت الأجهزة التي تعمل بالبطارية في وقت قصير وكان عليهم زيارتها بين الحين والآخر من قبل موظفي الصيانة لتركيبات الطاقة الشمسية خارج الشبكة. فشل هذا في توفير مراقبة سلسة لإنتاج الطاقة الشمسية وأداء الأنظمة.
تم حل هذه المشكلة بواسطة مسبار TP-12 Mini Optical من Tespro، الذي كان تصميمه منخفض الطاقة للغاية ويتطلب أقل من 1 مللي أمبير في وضع الاستعداد وتيار نبضي قليل. وصلتا مصدر الطاقة المزدوج كان يمتزج بسهولة مع الأجهزة التي تعمل بالبطارية في المشروع وتجنبت استهلاك الطاقة بشكل مفرط.
جعلت مسباره الصغير الخفيف وقدرتها المرنة على التركيب على عداد الطاقة الشمسية أمرا سهلا للغاية، كما أن قدرته على اكتشاف نبضات الضوء والأشعة تحت الحمراء تضمن التقاط البيانات بشكل صحيح. كان من المقرر حل هذه المشكلة من خلال توفير مراقبة طاقة طويلة الأمد ومنخفضة الصيانة في مشروع الطاقة الشمسية النائية.
