مسبار معايرة بصري
Product ID: TP-11
مسبار عداد الكهرباء الذكي TP-11 هو مسبار لاكتساب النبضات والتحقق بصري صممه في الصين بواسطة شركة تيسبرو، ويتطابق مع عدادات الطاقة الإلكترونية في العالم ويستخدم مع معدات التحقق للاختبار. إنه مستشعر ضوء LED/IR يتحول إلى كهربائي
-
التطبيق
تطبيقه على عدادات الطاقة الإلكترونية
-
القوة
DC5V±10٪,≤10mA (افتراضي); DC12~36V للخيار
-
التثبيت
التصاق مغناطيسي قوي
-
درجة الحرارة
-40°C~70°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج
TP-11 هو مسبار بصري لالتقاط النبضات البصرية والتحقق تم تصميمه وإنتاجه في البداية بواسطة شركة تيسبرو الصينية. عادة ما يكون الجهاز قابلا للتطبيق على اكتساب النبضات لأجهزة قياس الطاقة الإلكترونية حول العالم، كما يستخدم لتنفيذ أعمال التحقق إلى جانب معدات التحقق. يمتلك مسبار TP-11 البصري القدرة على اكتشاف نبضات الضوء والأشعة تحت الحمراء (IR) المنبعثة من LED وتحويلها إلى نبضات كهربائية.

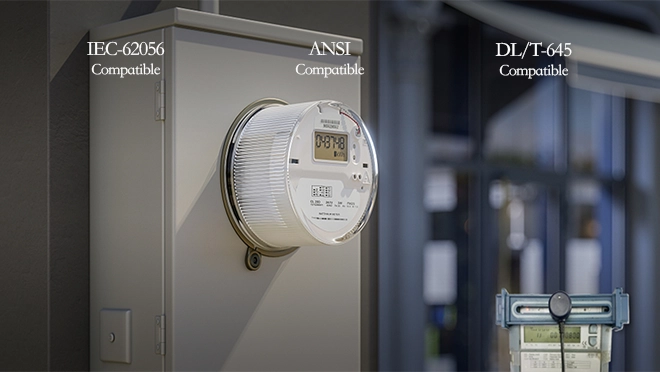

التوافق القوي
وهو متوافق للغاية حيث يتم تحديد الأضواء ذات الألوان والأطوال الموجية المختلفة وتحويلها إلى نبضات كهربائية. يحتوي على عدة فولتية عمل وإخراج (3.3/5/12/24/36 فولت تيار مستمر) ويحتوي على مجموعة متنوعة من الموصلات.

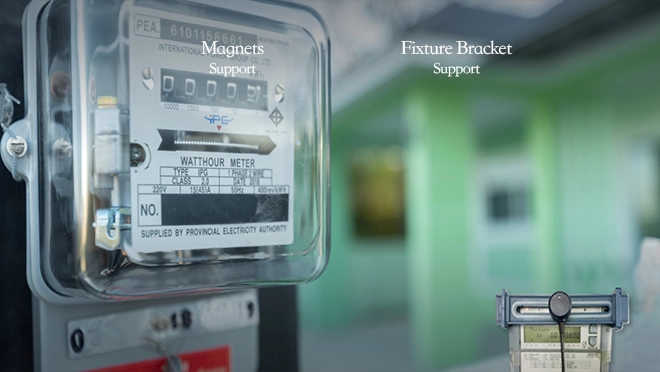

الطريقة الثابتة
له عدة طرق ثابتة، وهي مفيدة في مواقف مختلفة مثل العدادات ذات الوضع العالي أو العدادات الميكانيكية القديمة.

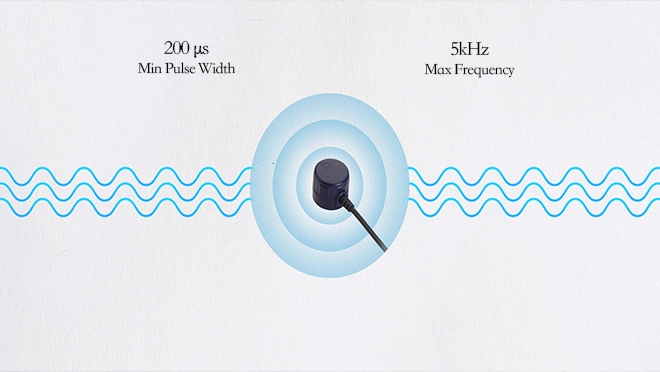

الحساسية العالية
هو حساس جدا بعرض نبضة لا يقل عن 200 مللي ثانية وتردد أقصى يبلغ 5 كيلوهرتز أو أكثر. يستطيع اكتشاف ألوان مختلفة من الضوء، ولا يحتوي على تداخل ضوئي، ويمكن استخدامه داخل وخارج المنزل.

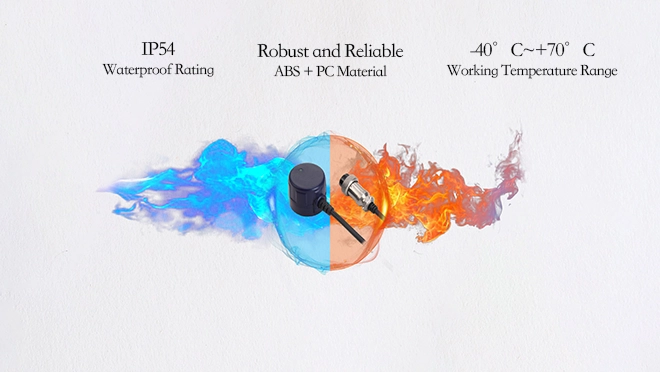

أداء ممتاز في بيئة قاسية
المجس البصري مصنوع من مادة PC100٪، مما يجعله فعالا جدا في الظروف القاسية مثل شمس الصيف أو عواصف الشتاء. يتميز بجودة عالية - مادة حاوية ذات شق، ومغناطيس قوي، وكابل ناعم ومتين.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| القوة | مصدر الطاقة | DC5V±10٪,≤10mA (افتراضي) DC12~36V للخيار |
| نبضة الإخراج | مستوى عال ≥4.0 فولت، منخفض المستوى≤0.3 فولت، النبضة الكهربائية الموجبة DC5V/DC12~24V كخيار |
|
| الكابل | طول الكابل | 3 ذكر في الوضع العادي، و2 ذكر في الخيار |
| الواجهة | الموصل | الأسلاك العارية بدون موصل في الوضع العادي موصل مخصص متوفر |
| التركيب | التثبيت | التصاق مغناطيسي قوي (محدد في IEC 62056-21) |
| الميكانيكا والحاويات | الميكانيكي | PC |
| البيئة | البيئة | درجة حرارة التطبيق: -40°م~70°م بالمعدل |
| الأبعاد | القطر والارتفاع | المنفذ البصري 32 مم القطر/الارتفاع 30 مم |
| الوزن | 92 جرام | |

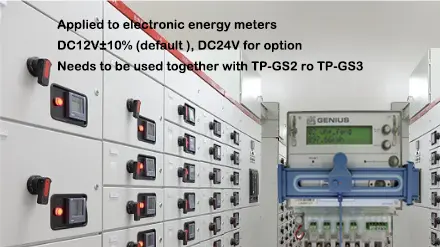

| الإكسسوار | تركيب المجسات | التثبيت الداعم ل TP-GS2 يمكن استخدامه للتثبيت على أي نوع من العدادات |
| قوة الاحتفاظ بالمغناطيس | N40/N52 (اختياري) | |
| المواصفات الفيزيائية | فئة الحماية | IP 52 |
Explore our Solutions
الاتصال البصري الموثوق للقياس الذكي
تتطلب أنظمة AMI الحديثة التقاط بيانات موثوق ودقيق على مستوى المقياس. قراءة العداد كانت تستغرق وقتا طويلا ومعرضة للأخطاء.
كما دعمت سلسلة TP-BT وUSB من المجسات البصرية التي قدمتها Tespro أجهزة قياس مختلفة وسمحت بالاسترجاع التلقائي للبيانات عبر المنافذ البصرية. تم توفير المرونة من خلال نماذج البلوتوث وUSB سواء في الميدان أو على سطح المكتب.
Case
حالة المنتج
واجهت شركة إنتاج العدادات مشاكل في الكفاءة في التحقق من خطوط الإنتاج، ولم يكن بالإمكان جعل مجسات التيار تعمل بشكل جيد مع أجهزة معايرة مختلفة وكانت تحتاج إلى الكثير من التعديلات، مما أبطأ اختبار النبضات في عدادات الطاقة. وقد شكل ذلك عنق زجاجة في مراقبة جودة الكهرباء وإنتاج العدادات الحرارية.
حلت تيسبرو هذه المشكلة باستخدام مسبار TP-11 للمعايرة البصري الذي يتكيف بسلاسة مع جميع أنواع أدوات التحقق، بدءا من عداد قياسي عالي الدقة مرورا بمعدات الاختبار في الموقع. كان حساسا للضوء ونبضات الأشعة تحت الحمراء، وهذا يضمن له تحويلها إلى نبضات كهربائية لتسهيل التقاط البيانات بشكل جيد.
تستشعر المعايرة المدمجة لديها تلقائيا مع تغيرات الضوء المحيط، مما يعني أنها تقوم بقياسات جودة دقيقة وفي الوقت الحقيقي. قلل هذا الحل السريع من أوقات التوقف في إعادة تكوين خطوط الإنتاج وزاد من كفاءة عملية التحقق.
