بوابة صناعية
Product ID: TG-325

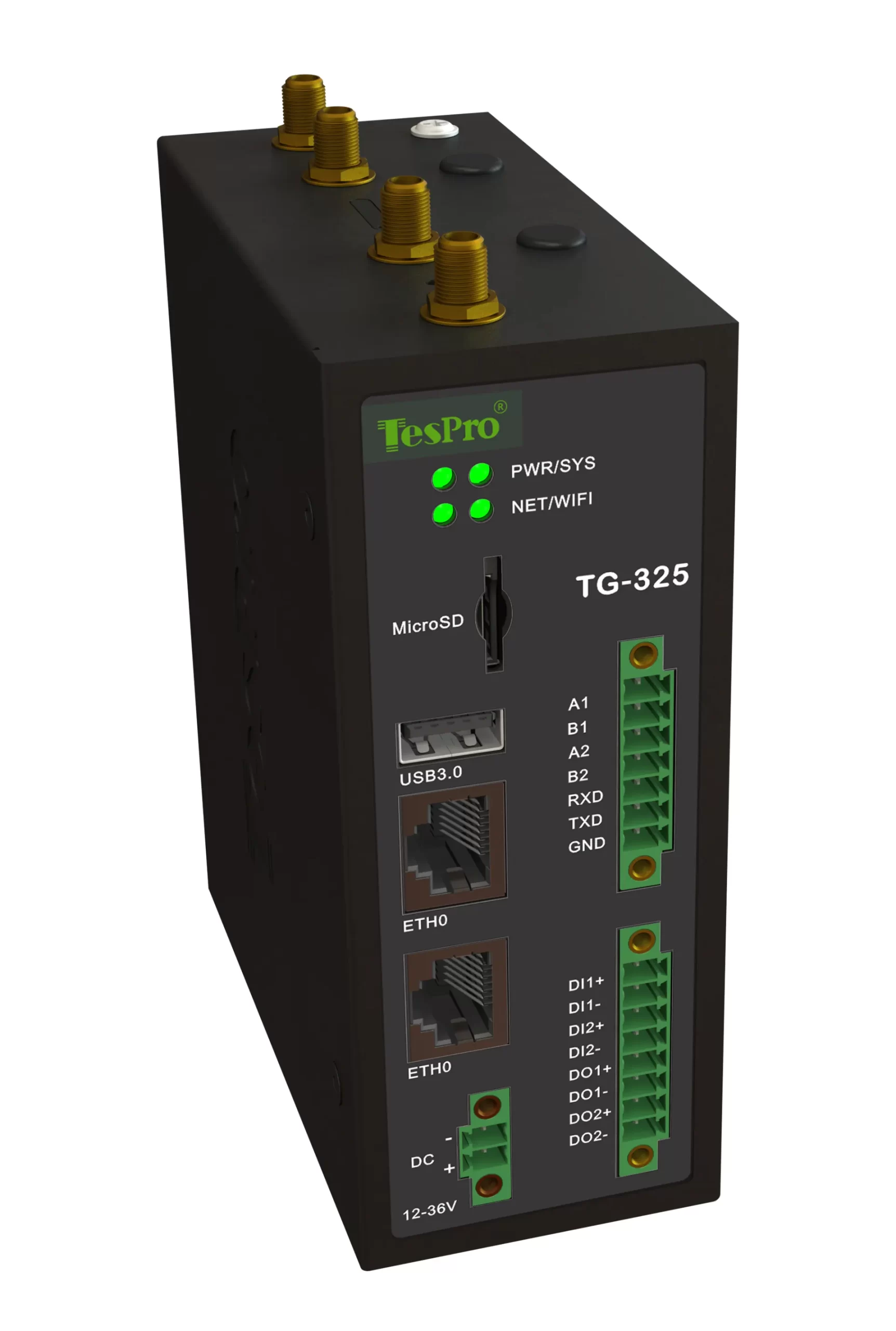

بوابة الحوسبة الذكية TG-325 Intelligent Edge هي منتج بوابات صناعي قياسي قدمته شركة تيسبرو. يتميز بعرض نطاق ترددي مرتفع، وتأخير منخفض، وموثوقية عالية مع دعم شبكات 2G و3G و4G و5G لتوفير اتصال لاسلكي لأجهزة إنترنت الأشياء.
-
الشبكة
5G LTE 4*LAN بسرعة 1000 ميجابت في الثانية
-
الواجهة
RS485x2 RS232x1
-
درجة الحرارة
-40 °C~75 °C
-
القوة
12-36VDC
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
فيديو بوابة TG-325 الذكية
يظهر فيديو بوابة TG-325 الذكية معالجة حواف، واتصال إنترنت الأشياء متعدد البروتوكولات، ونقل بيانات آمن، وموثوقية صناعية، وتركيبا عمليا لدمج الأجهزة الذكية في بيئة صناعية.
Features
مقدمة المنتج
بوابة الحوسبة الذكية TG-325 هو جهاز بوابة بوابات من الدرجة الصناعية تم إصداره من قبل شركة تيسبرو. يتميز بعرض نطاق ترددي مرتفع، وكمون منخفض، وموثوقية عالية، وقادر على استخدام شبكات 2G و3G و4G و5G لتوفير اتصال لاسلكي لأجهزة إنترنت الأشياء.
تحتوي بوابة TG-325 على نظام تشغيل تم إنشاؤه باستخدام OpenWrt/LEDE، والذي يدعم لغات البرمجة مثل C/C و Lua و Go و Python لتلبية متطلبات اتصال الأجهزة لتطبيقات إنترنت الأشياء المختلفة.
تحتوي بوابة TG-325 على طبقتين من واجهات الرفع والتنزيل، ومنفذين لوضع تشغيل إيثرنت 100M/1000M، وواجهتين RS485، ومنفذ تسلسلي RS232، وأربع قنوات إدخال-إخراج GPIO. يمكن للمستخدمين تطوير التطبيقات المناسبة على النظام.
التوافق متعدد البروتوكولات
كما يدعم بروتوكولات قياسية مثل Modbus، RTU/TCP، MQTT، OPC وHTTP، بروتوكول JSON المخصص وبروتوكول حماية البيئة 212، معيار وزارة النقل 808، بروتوكولات متعددة الأجهزة، وبروتوكول استهلاك الطاقة لوزارة الإسكان والتنمية الحضرية الريفية، وغيرها.
التصميم الإنشائي
يحتوي على شرائح مفاتيح كبيرة بدرجة حرارة تستهلك طاقة أقل ولا تحتوي على مروحة. يضاف مع تبديد الحرارة في غلاف سبيكة الألمنيوم مع أداء جيد في تبديد الحرارة يضمن التشغيل المستقر طويل الأمد للبوابة.
دالة الحوسبة الطرفية
تحتوي البوابة على الحوسبة المدمجة ووظائف الأعمال المنطقية، التي تسهل الحوكمة غير المتصلة. وهي مكمل للتعاون بين السحابة والحوسبة الطرفية لتقديم بيانات الأجهزة إلى منصة السحابة.
سيناريوهات التطبيق
يستخدم على نطاق واسع في أكثر من 100 سيناريو تطبيقي لصناعة إنترنت الأشياء، بما في ذلك المصانع الذكية، الإنترنت الصناعي، المدن الذكية، الحدائق الذكية، الزراعة الذكية والبيئات الذكية. تكامل البروتوكولات متعددة الأجهزة عبر Smart Gateway.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | اسم المعلمة | وصف المعلمات |
| معلومات أساسية | مصدر الطاقة | DC: 12-36VDC |
| أضواء المؤشر | الطاقة/الشبكة/الاتصال | |
| المنطقة/الناقل | عالمي | |
| الأبعاد المرجعية | 125 مم 108 مم 50مم | |
| معلومات نطاق التردد | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS، GLONASS، BDS، Galileo، QZSS (اختياري) | |
| معلومات البيانات | LTE-FDD | أقصى سرعة 10 ميجابت في الثانية (ديسيبل) / 5 ميجابت في الثانية (ul) |
| LTE-TDD | أقصى سرعة 8.96 ميجابت في الثانية (ديسيلتر) / 3.1 ميجابت في الثانية (ul) | |
| WCDMA | أقصى سرعة 384 كيلوبت في الثانية (ديسيلتر) / أقصى 384 كيلوبت في الثانية (ul) | |
| إيدج | أقصى سرعة 296 كيلوبت في الثانية (ديسيلتر) / الحد الأقصى 236.8 كيلوبت في الثانية (ul) | |
| GPRS | أقصى سرعة 107 كيلوبت في الثانية (ديسيلتر) / أقصى 85.6 كيلوبت في الثانية (ul) | |
| القدرة الخارجة | LTE-FDD/TDD | الفئة 3 (23 ديسيبل ±2 ديسيبل) |
| WCDMA | الفئة 3 (24 ديسيبل ميل 1/-3 ديسيبل) | |
| GSM850 | الفئة 4 (33 ديسيبل ميلي ±2 ديسيبل) | |
| معلمات المنفذ التسلسلي | عدد المنافذ التسلسلية | منفذ 1*RS232، منفذ 2*RS485 |
| دبابيس المنافذ التسلسلية | RS232-طرفي (V/TX/RX/GND)، RS232-DB9 (2-RX/3-TX/5-GND); RS485-الطرفية (A/B/G) | |
| معدل البود | 300-115200 نقطة في الثانية | |
| هوائيات الواي فاي | هوائيان بلوتوث 2*، موصل ذكر SMA (خيط خارجي، ثقب داخلي) | |
| هوائيات 4G | هوائيات 2*4G، موصل ذكر SMA (الخيط الخارجي، الفتحة الداخلية) | |
| الأزرار | إعادة التعيين | |
| مقبس 2P | مقبس الطاقة | |
| مقبس 7P | 2*RS485، 1*RS232 | |
| 8P المقبس | 2*DI,2*C | |
| بطاقة TF | بطاقة Micro SD | |
| USB | USB3.0 | |
| واجهة الشبكة | 4G LTE 4*LAN بسرعة 100 ميجابت في الثانية | |
| الوظائف | طرق الجمع | جمع/التقارير في الوقت الحقيقي، جمع الفترات الفاصلة/التقارير المحددة بالوقت، مخصص |
| بروتوكولات عداد الكهرباء | DL/T 645-2007، IEC 62056-21، IEC 1107، IEC 61850، DLMS | |
| البروتوكولات الصناعية | MODBUS RTU، MODBUS TCP، BACnet، M-bus، OPC UA | |
| بروتوكولات الشبكة | PPP، PPPoE، TCP، UDP، DHCP، ICMP، NAT، HTTP، DNS، NTP، SMTP، Telnet، VLAN، HTTPS، ARP، SSH2، DDNS، وغيرها. | |
| نطاق درجة الحرارة والرطوبة | درجة حرارة التشغيل والرطوبة | -40~ 75 °C;10٪~95٪ رطوبة نسبية |
| درجة حرارة التخزين | -20 ~ 80 °C | |
| الموثوقية | وظائف حماية السلامة | حماية القطبية العكسية الحماية من الجهد الزائد والتيار الزائد الحماية من البرق الحماية من الاندفاعات |
Explore our Solutions
البوابة الذكية لتكامل البروتوكولات متعددة الأجهزة
كانت بوابة الحافة من Tespro تقوم بتحويل البروتوكول (DLMS/Modbus/MQTT) ويمكنها خدمة شرائح اتصال مختلفة مثل RS485 و4G وWi-Fi. خدم كمركز محلي لجمع البيانات وتوجيهها.
Case
حالة المنتج
تم تنفيذ سلسلة من 1000 بوابة حوسبة حوسبة حواسية ذكية TG-325 تم طلبها مباشرة من قبل شركة برازيلية كبرى لخدمات الطاقة تدعى تيسبرو، في 30 مشروع طاقة موزعة في البرازيل والأرجنتين وتشيلي. تعد هذه البوابات جوهر نظام مراقبة وإدارة الطاقة الواحد للعميل.
يحتوي TG-325 على واجهتين RS485، ومنفذ RS232 واحد، و4 قنوات GPIO، مما يسمح بالاتصال بمحولات الطاقة الشمسية، وعدادات الطاقة الذكية، وحساسات مراقبة الشبكة.
استخدمت لصالح نطاقات التردد العالمية وتكرار الشبكات متعددة الشبكات 2G/3G/4G/5G، مما يضمن نقل بيانات متسق في المناطق الجبلية والساحلية النائية. يتمتع بتغطية بروتوكولات واسعة تجمع بين تدفقات البيانات لمجموعة واسعة من أجهزة الطاقة.
عندما تم تنفيذها، أصبح الحل فعالا جدا. أبلغ العميل عن موثوقية نقل البيانات بنسبة 99.5٪ وتحسن بنسبة 35٪ في زمن استجابة مراقبة الطاقة.
زادت الإدارة المركزية في الوقت الحقيقي من إنتاج الطاقة الموزعة بنسبة 12 بالمئة وقللت من نفقات الصيانة في الموقع بنسبة 30 بالمئة. تم اعتبار TG-325 ضروريا لجهود العميل الدولية في مجال الطاقة.
قدمت خدمات تخصيص البروتوكول ونشر الموقع من Tespro فريقا تقنيا في أمريكا اللاتينية كانت خدماتهم فعالة في ضمان التكامل السلس مع البنية التحتية الحالية للشبكة.
