بوابة صناعية
Product ID: TG-324
بوابة TG-324 للحوسبة الحافة هي بوابة صناعية تم تقديمها بواسطة شركة تيسبرو. يتميز بعرض نطاق ترددي عالي وكمون منخفض وموثوقية عالية، إلى جانب شبكات 2G و3G و4G و5G التي تتيح استخدامه في إنترنت الأشياء لتوفير اتصال لاسلكي لأجهزة إنترنت الأشياء.
-
الشبكة
4G LTE 4*LAN بسرعة 1000 ميجابت في الثانية
-
الواجهة
RS485x2 RS232x1
-
درجة الحرارة
-40 °C~75 °C
-
القوة
12-36VDC
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات

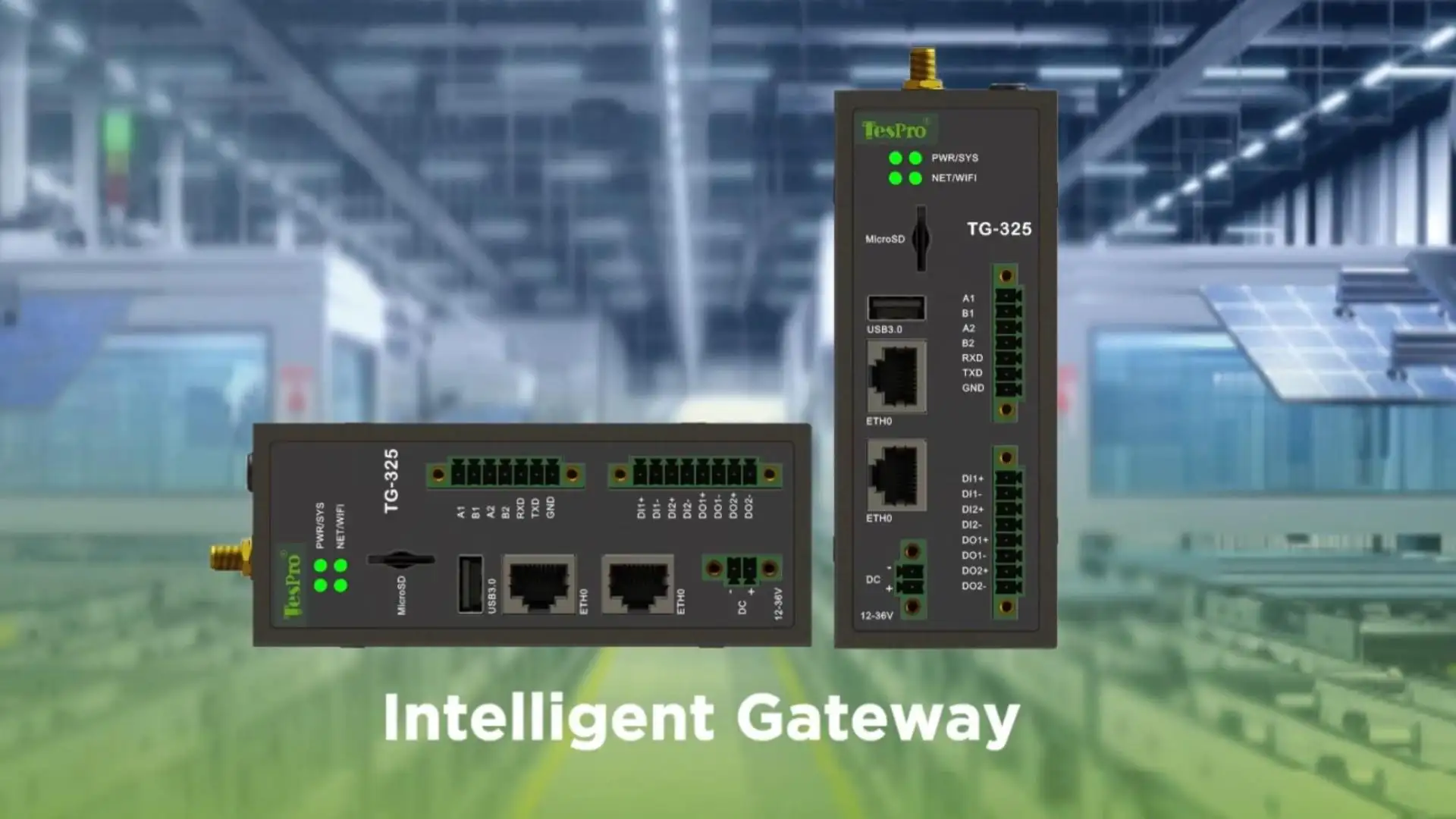

فيديو بوابة إنترنت الأشياء من الحوسبة الحافة TG-324
فيديو بوابة إنترنت الأشياء TG-324 للحوسبة الطرفية هو فيديو يوضح معالجة البيانات في الوقت الحقيقي، والاتصال متعدد البروتوكولات، والاتصال الآمن للأجهزة، والأداء الصناعي للأتمتة الذكية ونشر إنترنت الأشياء.
Features
مقدمة المنتج

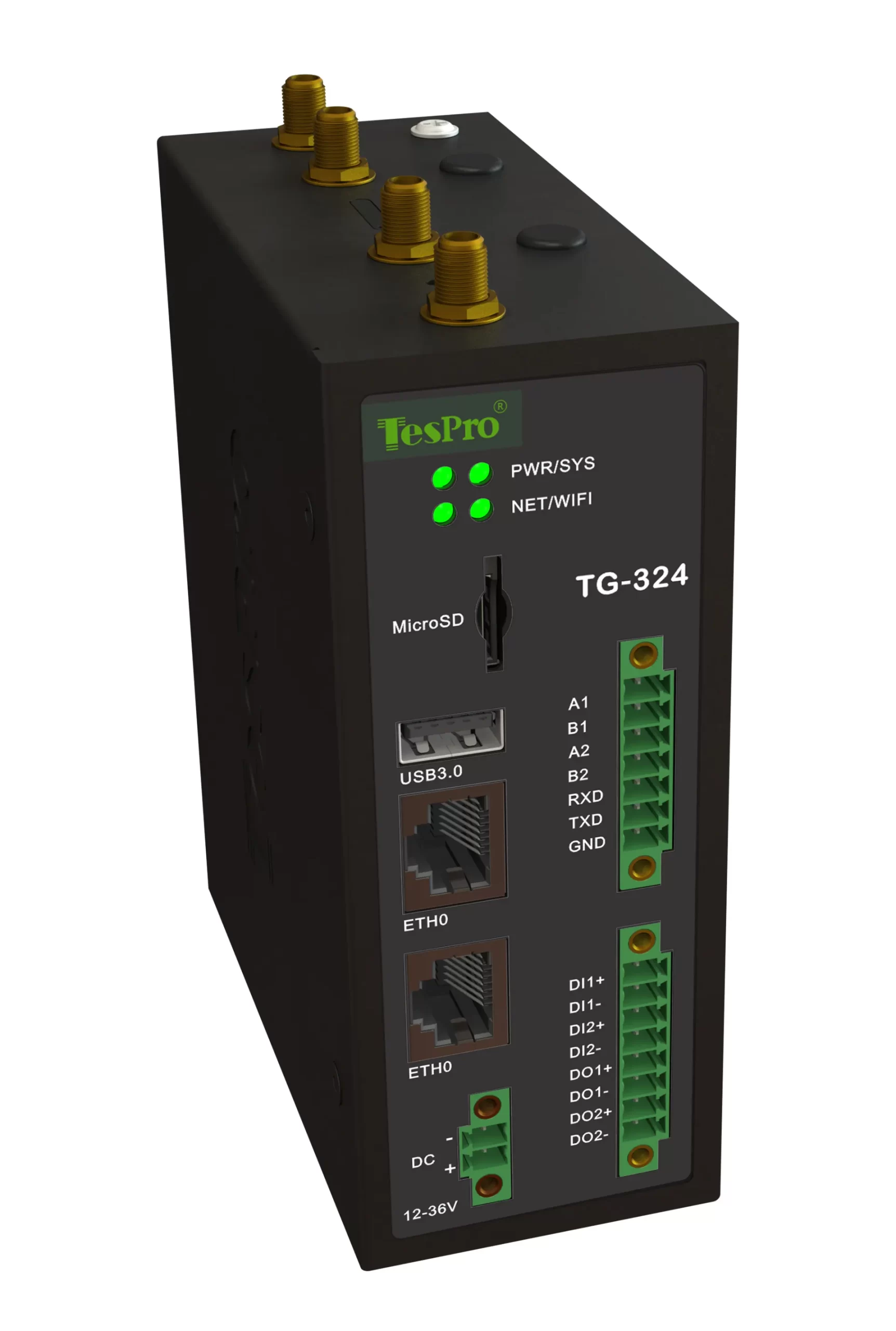

بوابة الحوسبة الذكية TG-324 تشير إلى جهاز بوابة صناعي تم تقديمه بواسطة شركة تيسبرو. يتميز بعرض نطاق ترددي مرتفع، وتأخير منخفض، وموثوقية عالية، ويدعم شبكات 2G و3G و4G و5G لتوفير اتصال لاسلكي لأجهزة إنترنت الأشياء.
تحتوي بوابة TG-324 أيضا على منفذين من إيثرنت 100M/1000M، وواجهتين RS485، وجهاز RS232 تسلسلي واحد، و4 قنوات من أجهزة الإدخال/الإخراج GPIO لتلبية متطلبات اتصال الجهاز لتطبيقات IoT، وهي مبنية على نظام التشغيل OpenWrt/LEDE، مع دعم لغات البرمجة C/C وLua وGo وPython.
يمكن للمستخدمين أنفسهم تطوير التطبيقات ذات الصلة التي يمكن تطويرها على النظام بشكل مستقل.
التوافق متعدد البروتوكولات
كما يدعم البروتوكولات القياسية مثل Modbus، RTU/TCP، MQTT، OPC، HTTP، JSON المخصص، بروتوكول حماية البيئة 212، المعيار 808 لوزارة النقل، وبروتوكولات أدوات أخرى، وبروتوكول استهلاك الطاقة لوزارة الإسكان والتنمية الحضرية - الريفية، وبروتوكولات الاتصال الحاسوبية من الطرف الثالث، وغيرها.
التصميم الإنشائي
يستخدم شرائح مفاتيح حرارية واسعة النطاق تستهلك طاقة أقل ولا تحتوي على مراوح. مع تبديد الحرارة لغلاف سبيكة الألمنيوم الذي يتمتع بأداء جيد في تبديد الحرارة، يضمن ذلك التشغيل المستقر طويل الأمد للبوابة.
دالة الحوسبة الطرفية
تحتوي البوابة على الحوسبة الفطرية وذكاء الأعمال العقلاني، الذي يدعم القيادة في العمل دون اتصال. يستخدم لدعم التعاون مع الحافة السحابية والحوسبة الطرفية لتوصيل بيانات الأجهزة إلى منصة السحابة.
سيناريوهات التطبيق

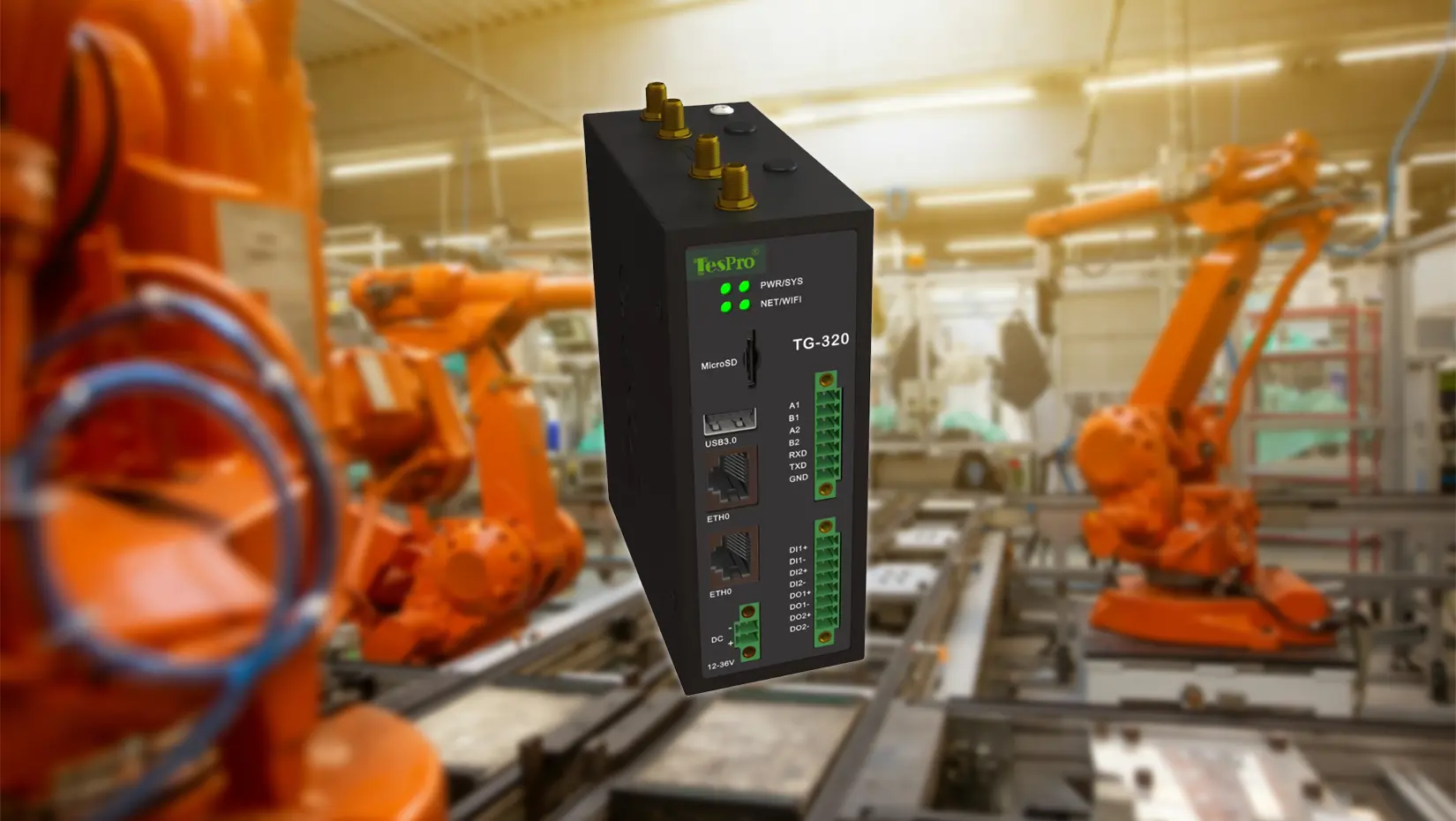

كما يتم تطبيقه على نطاق واسع في أكثر من 100 سيناريو تطبيقي في صناعة إنترنت الأشياء بما في ذلك المصانع الذكية، الإنترنت الصناعي، المدن الذكية، الحدائق الذكية، الزراعة الذكية والبيئات الذكية.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | اسم المعلمة | وصف المعلمات |
| معلومات أساسية | مصدر الطاقة | DC: 12-36VDC |
| أضواء المؤشر | الطاقة/الشبكة/الاتصال | |
| المنطقة/الناقل | عالمي | |
| الأبعاد المرجعية | 125 مم 108 مم 50مم | |
| معلومات نطاق التردد | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS، GLONASS، BDS، Galileo، QZSS (اختياري) | |
| معلومات البيانات | LTE-FDD | أقصى سرعة 10 ميجابت في الثانية (ديسيبل) / 5 ميجابت في الثانية (ul) |
| LTE-TDD | أقصى سرعة 8.96 ميجابت في الثانية (ديسيلتر) / 3.1 ميجابت في الثانية (ul) | |
| WCDMA | أقصى سرعة 384 كيلوبت في الثانية (ديسيلتر) / أقصى 384 كيلوبت في الثانية (ul) | |
| إيدج | أقصى سرعة 296 كيلوبت في الثانية (ديسيلتر) / الحد الأقصى 236.8 كيلوبت في الثانية (ul) | |
| GPRS | أقصى سرعة 107 كيلوبت في الثانية (ديسيلتر) / أقصى 85.6 كيلوبت في الثانية (ul) | |
| القدرة الخارجة | LTE-FDD/TDD | الفئة 3 (23 ديسيبل ±2 ديسيبل) |
| WCDMA | الفئة 3 (24 ديسيبل ميل 1/-3 ديسيبل) | |
| GSM850 | الفئة 4 (33 ديسيبل ميلي ±2 ديسيبل) | |
| معلمات المنفذ التسلسلي | عدد المنافذ التسلسلية | منفذ 1*RS232، منفذ 2*RS485 |
| دبابيس المنافذ التسلسلية | RS232-طرفي (V/TX/RX/GND)، RS232-DB9 (2-RX/3-TX/5-GND); RS485-الطرفية (A/B/G) | |
| معدل البود | 300-115200 نقطة في الثانية | |

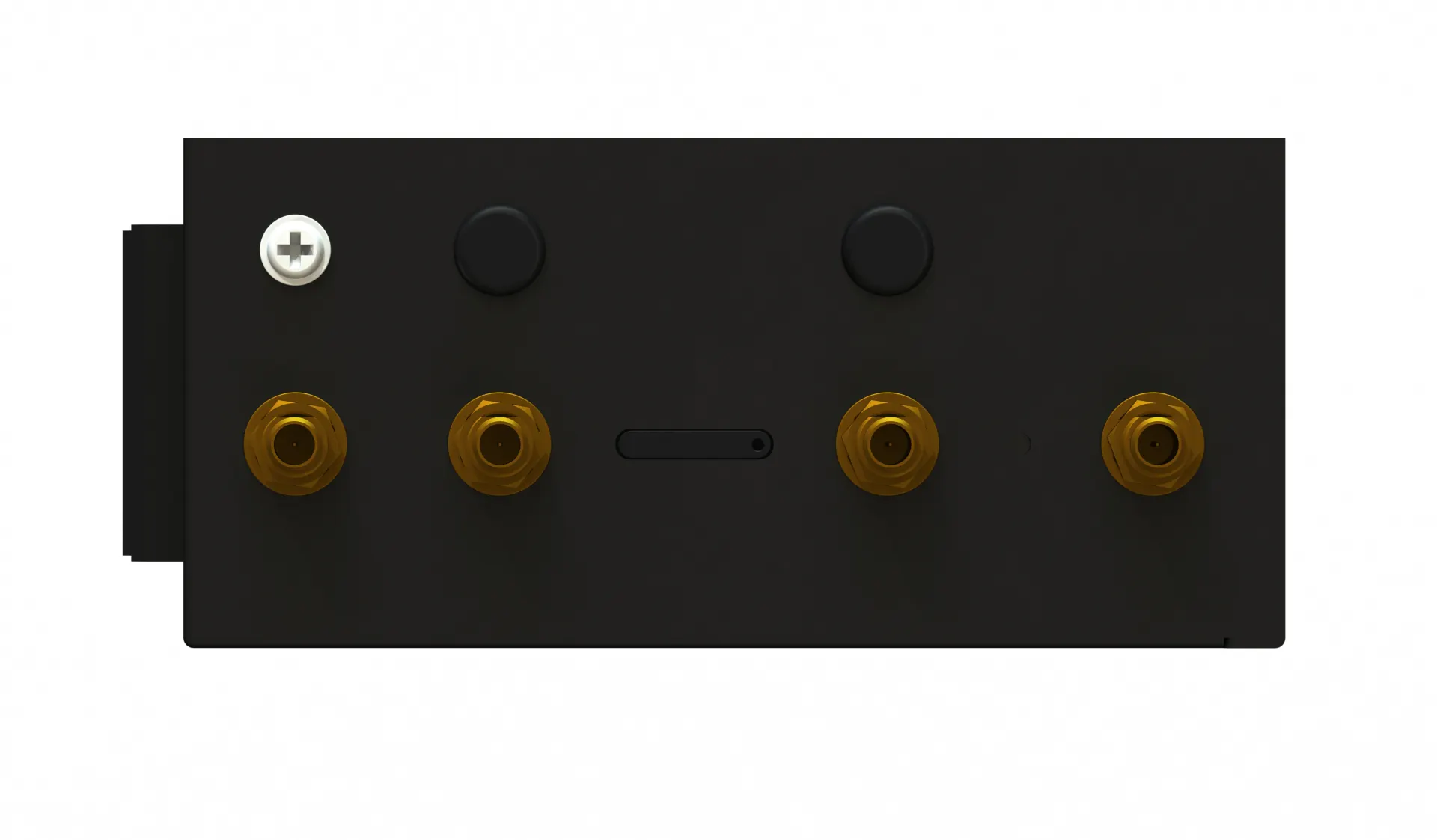

| هوائيات الواي فاي | هوائيان بلوتوث 2*، موصل ذكر SMA (خيط خارجي، ثقب داخلي) | |
| هوائيات 4G | هوائيات 2*4G، موصل ذكر SMA (الخيط الخارجي، الفتحة الداخلية) | |
| الأزرار | إعادة التعيين | |
| مقبس 2P | مقبس الطاقة | |
| مقبس 7P | 2*RS485، 1*RS232 | |
| 8P المقبس | 2*DI,2*C | |
| بطاقة TF | بطاقة Micro SD | |
| USB | USB3.0 | |
| واجهة الشبكة | 4G LTE 4*LAN بسرعة 100 ميجابت في الثانية | |
| الوظائف | طرق الجمع | جمع/التقارير في الوقت الحقيقي، جمع الفترات الفاصلة/التقارير المحددة بالوقت، مخصص |
| بروتوكولات عداد الكهرباء | DL/T 645-2007، IEC 62056-21، IEC 1107، IEC 61850، DLMS | |
| البروتوكولات الصناعية | MODBUS RTU، MODBUS TCP، BACnet، M-bus، OPC UA | |
| بروتوكولات الشبكة | PPP، PPPoE، TCP، UDP، DHCP، ICMP، NAT، HTTP، DNS، NTP، SMTP، Telnet، VLAN، HTTPS، ARP، SSH2، DDNS، وغيرها. | |
| نطاق درجة الحرارة والرطوبة | درجة حرارة التشغيل والرطوبة | -40~ 75 °C;10٪~95٪ رطوبة نسبية |
| درجة حرارة التخزين | -20 ~ 80 °C | |
| الموثوقية | وظائف حماية السلامة | حماية القطبية العكسية الحماية من الجهد الزائد والتيار الزائد الحماية من البرق الحماية من الاندفاعات |
Explore our Solutions

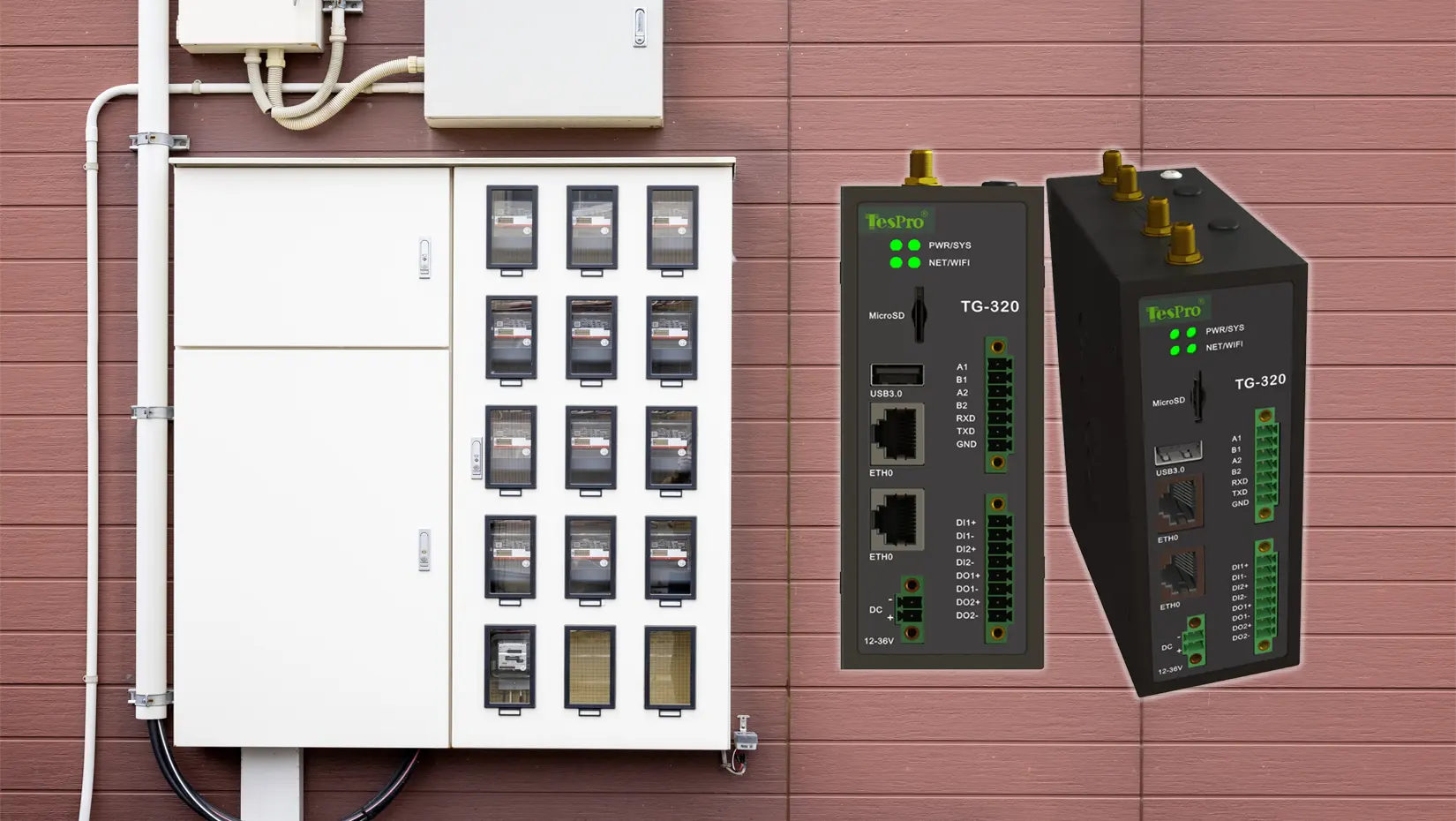

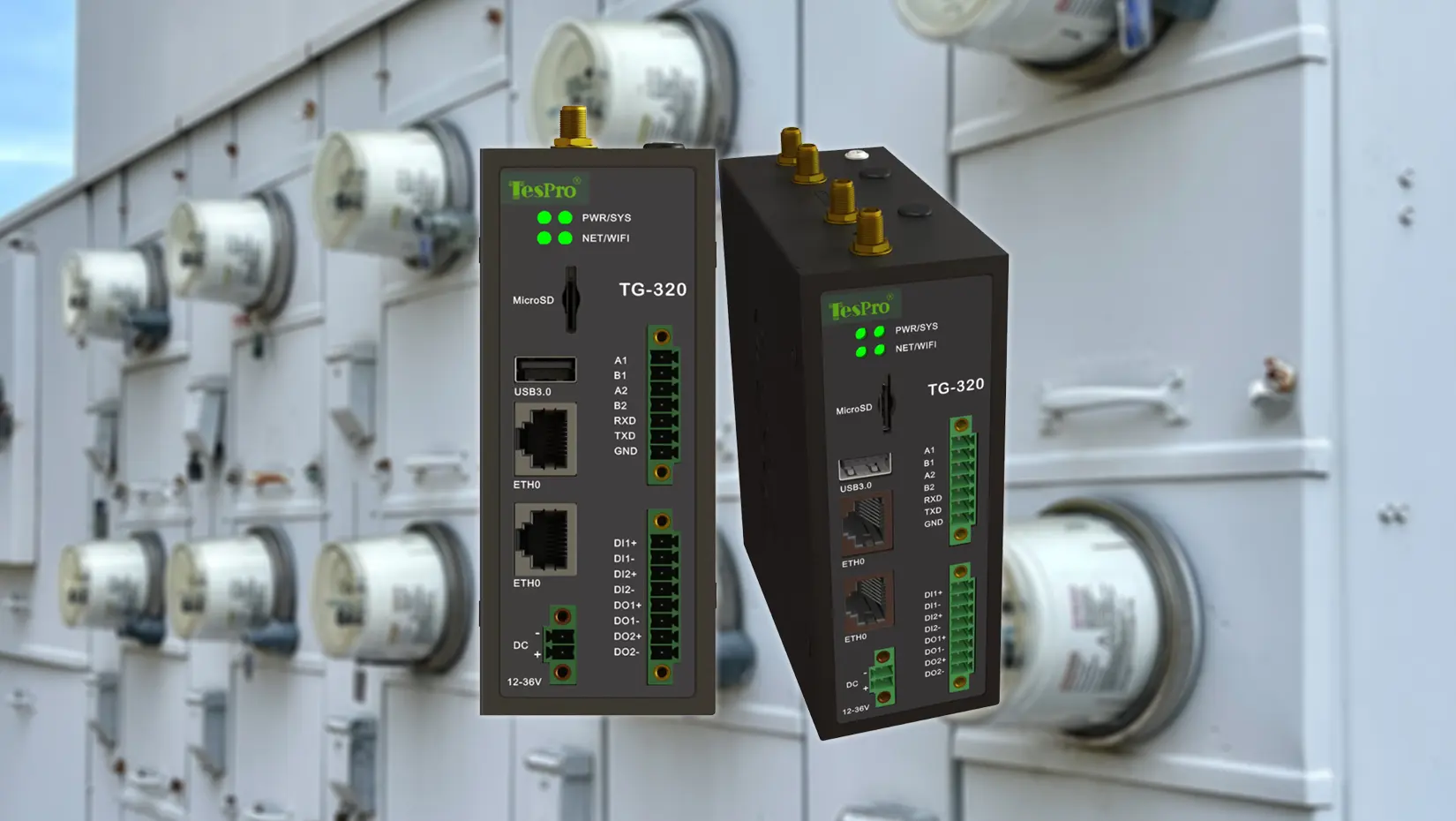

البوابة الذكية لتكامل البروتوكولات متعددة الأجهزة
كانت بوابة الحافة من تيسبرو تتعامل مع تحويل البروتوكول (DLMS/Modbus/MQTT) ودعمت عدة وحدات اتصال مثل RS485 و4G وWi-Fi. عمل كمركز محلي لجمع البيانات وتوجيهها.
Case
حالة المنتج
كان الحرم التجاري متعدد الاستخدامات (المكاتب، التجزئة، المباني السكنية) يعاني من مشاكل خطيرة جدا في توحيد معلومات الطاقة. وبفضل وجود عشرات العدادات وأجهزة الاستشعار وأنظمة المراقبة القديمة، واجه فريق إدارة المنشأة مشكلة عدم انتظام في التقاط البيانات، وعدم توافق الأجهزة المختلفة، وتأخرات في تلقي المعلومات القابلة للتنفيذ لتوفير الطاقة. كما أن الحرم الجامعي كان يعاني من تغطية شبكة ضعيفة، خاصة في المناطق النائية، مما أدى إلى فجوات في المراقبة في الوقت الحقيقي.
تعاملت بوابة الحوسبة الذكية TG-324 مع جميع هذه المشاكل. كما أن اتصاله 2G/3G/4G/5G مكن اتصالا مستقرا في المناطق ذات التغطية المنخفضة، كما أن حزمة واجهاتها الواسعة مثل منفذي إيثرنت مزدوجين، وواجهتي RS485، ومنفذ RS232، ومدخلات/مخرجات GPIO، مكملة بسهولة التنوع الكبير لأجهزة مراقبة الطاقة في الحرم الجامعي.
تم تطوير البوابة على OpenWrt/LEDE ومكنت الفريق من إنشاء منطق جمع بيانات خاص بنا بناء على أنواع المباني، كما ضمن مستوى الحماية IP65 فائدته في البيئات الداخلية وشبه الخارجية.
اليوم، يحتوي الحرم الجامعي على منصة مركزية لبيانات الطاقة لتوفير رؤى متسقة وفي الوقت الحقيقي في أي مكان. لقد أزال التكامل المرن ل TG-324 مشكلة عدم توافق الأجهزة، كما أن الاتصال الموثوق وسير العمل المرن للبيانات سهل عمليات مراقبة الطاقة وتحسينها.
لقد مكنت موثوقية البوابة الصناعية ومرونتها من أن تصبح أساسا في خطة إدارة الطاقة المستدامة للحرم الجامعي.
