وحدة نقل البيانات
Product ID: TD-DTU-PRO

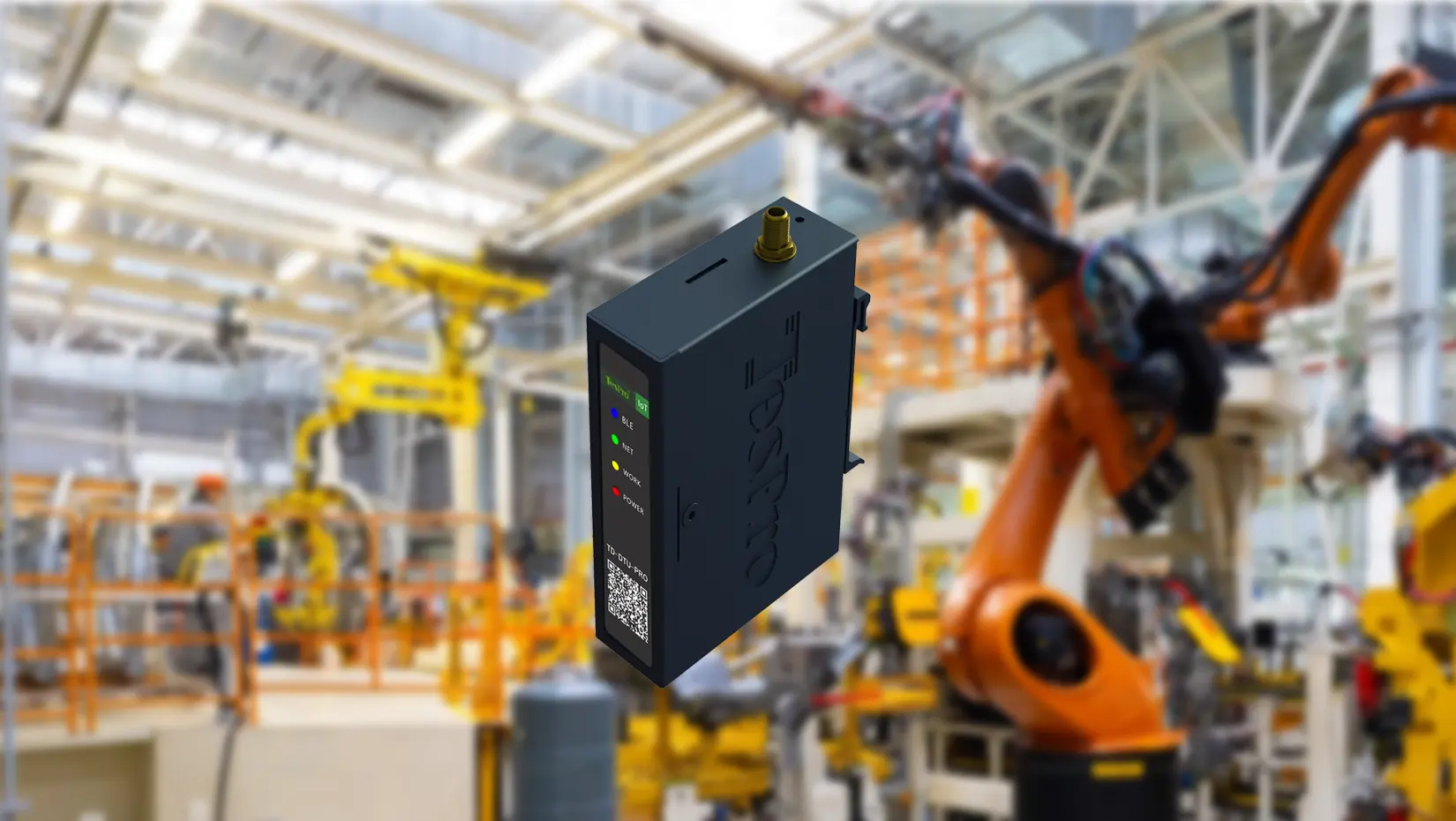

قراءة العداد TD-DTU-PRO هي جهاز قادر على جمع البيانات ونقلها عن بعد دون الحاجة للاتصال بمصدر طاقة خارجي، وذلك لأن الجهاز يحتوي على بطارية عالية السعة خاصة به، ويتم حل مشكلة جمع البيانات ونقلها في حي لا يوجد فيه مصدر طاقة في الموقع.
-
القوة
9-36VDC
-
اللاسلكي
4G/بلوتوث
-
معدل البود
300-115200bps
-
درجة الحرارة
-35~ 75°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج
TD-DTU-PRO هو جهاز لجمع البيانات والنقل عن بعد، يحتوي على بطارية مدمجة عالية السعة، مما يلغي الحاجة إلى مزود طاقة خارجي، ونطاق متعدد الترددات من 2G 4G، وقدرات تحديد المواقع GNSS، مما يسمح بجمع البيانات عن بعد ونقلها في دول ومناطق مختلفة حول العالم حيث لا تتوفر الطاقة في الموقع.
تم تصميم جهاز الاتصال اللاسلكي على غرار واجهة Mini-PCIE القياسية، ويمكنه دعم وحدات مختلفة بترددات مختلفة، متصلة بشبكة لاسلكية لدولة ومنطقة محددة حول العالم.
التوافق القوي
يسهل مجموعة متنوعة من المنافذ الكهروضوئية وحماية البوابة لمجموعة متنوعة من واجهات الاتصال في العدادات الميدانية.
النطاق المتاح
يسمح باستخدام مجموعة متنوعة من إعدادات البروتوكول في وضع التوصيل والتشغيل (بدون تطوير). كما يسمح بنمو التطبيقات الميدانية مثل التحكم عن بعد وجمع البيانات البيئية.
الاتصال الشامل بالشبكة متعدد الأوضاع
نظرا لأن عدة دول لديها بطاقات اتصال مختلفة، يمكن اختيار حزم 2G/3G/4G وحزم بيانات متنوعة حسب رغبة المستخدم. يمكن استخدام بطاقات الاتصال من تيسبرو في جميع أنحاء العالم.
مساعد قراءة العداد التلقائي الذكي
قم بالتركيب واتركه ليتولى الباقي. سيكمل الجهاز تلقائيا ويفضل عمل قراءة العداد. النسخة الذكية من TA - DTU LTE Pro لديها القدرة على توفير جزء كبير من تكاليف الاتصال.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| معلومات أساسية | مصدر الطاقة | DC : 9-36VDC |

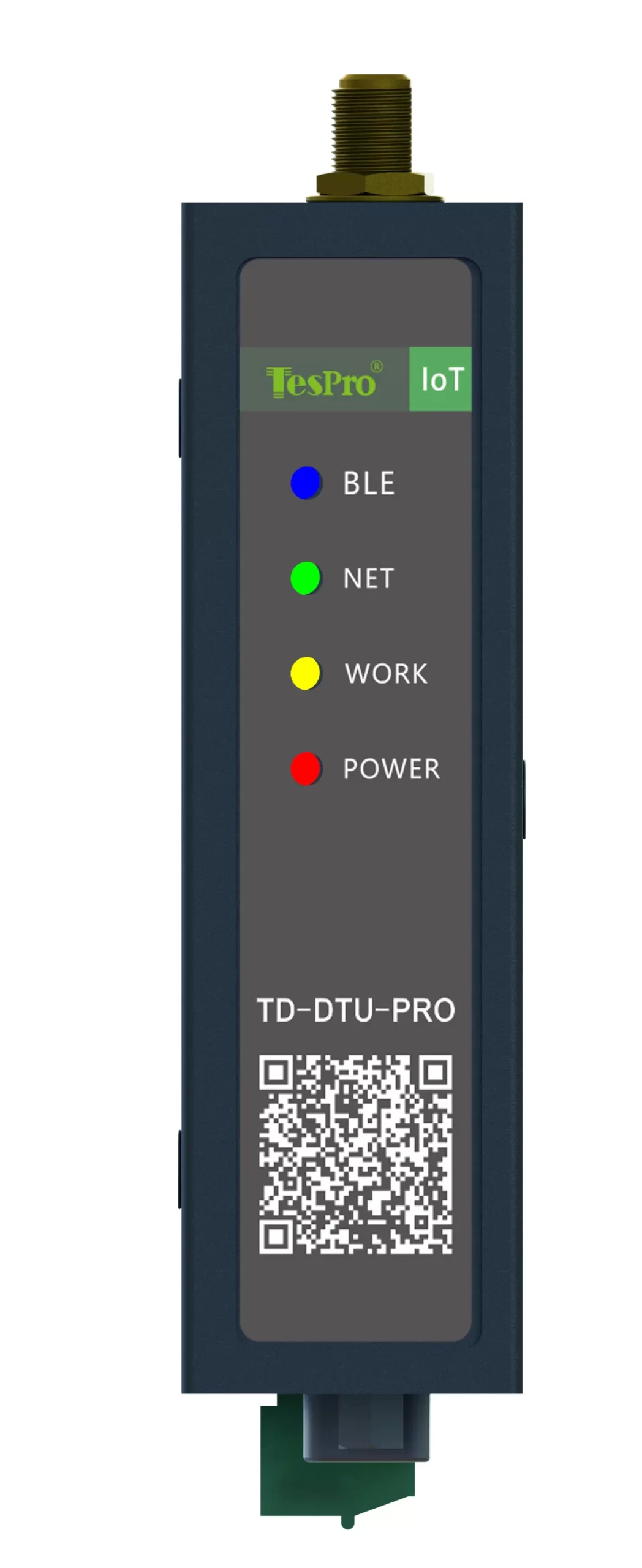

| أضواء المؤشر | الطاقة/الشبكة/الاتصال/البلوتوث | |
| المنطقة/القناة | عالمي | |
| الأبعاد المرجعية | 41 مم*95مم*103مممم" | |
| معلومات نطاق التردد | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS، GLONASS، BDS، Galileo، QZSS (اختياري) | |
| معلومات البيانات | LTE-FDD | أقصى سرعة 10 ميجابت في الثانية (التنزيل الورق)/5 ميجابت في الثانية (الرفع الصاعد) |
| LTE-TDD | أقصى سرعة 8.96 ميجابت في الثانية (التنزيل للورق)/3.1 ميجابت في الثانية (التحميل الصاعد) | |
| WCDMA | أقصى سرعة 384 كيلوبت في الثانية (التنزيل الورق)/384 كيلوبت في الثانية (الرفع الصاعد) | |
| إيدج | أقصى سرعة 296 كيلوبت في الثانية (التنزيل الورق) / 236.8 كيلوبت في الثانية (الرفع المباشر) | |
| GPRS | أقصى سرعة 107 كيلوبت في الثانية (التنزيل الورق) / 85.6 كيلوبت في الثانية (الرفع العلوي) | |
| القدرة الخارجة | LTE-FDD | الفئة 3 (23 dBm±2 dB) |
| LTE-TDD | الفئة 3 (23 dBm±2 dB) | |
| WCDMA | الفئة 3 (24 ديسيبل ميل 1/-3 ديسيبل) | |
| GSM850 | الفئة 4 (33 dBm±2 dB) | |

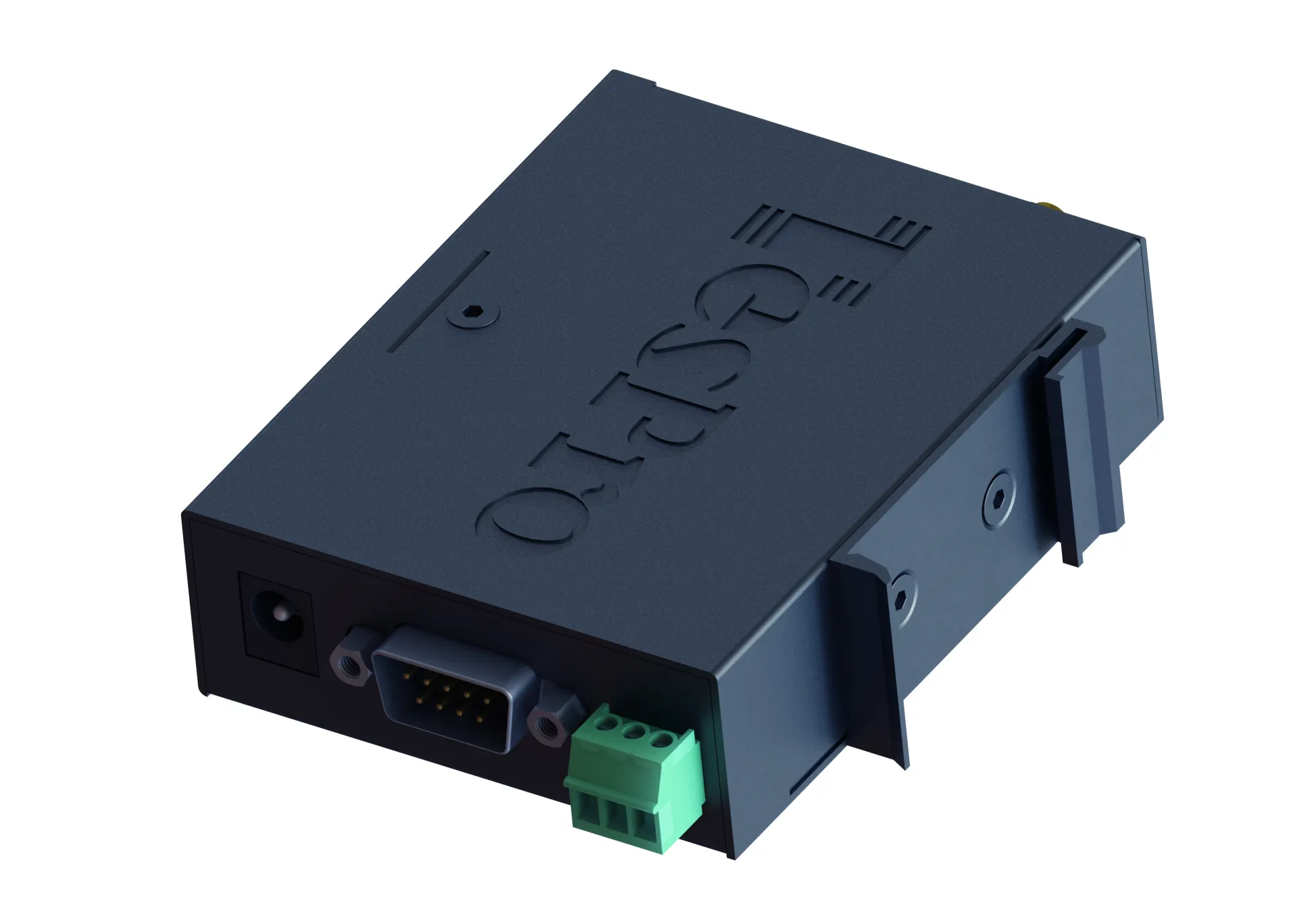

| معلمات المنفذ التسلسلي | عدد المنافذ التسلسلية | 1×RS232,1×RS485 (يمكنه العمل في نفس الوقت) |
| دبابيس المنافذ التسلسلية | RS232-طرفي(V/TX/RX/GND)، RS232-DB9(2-RX/3-TX/5-GND)، RS485-طرفي(A/B/G) | |
| بتات البيانات | 7,8 | |
| قطع الإيقاف | 1,2 | |
| بتات التماثل | لا شيء، فردي، زوج | |
| معدل البود | 300-115200bps | |
| الواجهة وغيرها | فتحة شريحة SIM | فتحة شريحة خارجية، شريحة Mini القياسية |
| هوائي البلوتوث | هوائي بلوتوث واحد، خيط ذكر SMA مع فتحة داخلية | |
| هوائي 4G | هوائي 4G واحد، خيط ذكر SMA مع فتحة داخلية | |
| زر إعادة التعبئة | ثقب الزر | |
| مقبس الطاقة | مقبس التيار المستمر | |
| الشبكة & البروتوكولات | بروتوكولات الشبكة | TCP/UDP/MQTT |
| أوضاع العمل | عميل TCP، عميل UDP، عميل MQTT | |
| تشفير SSL | مدعوم | |
| نقل MQTT | مدعوم | |
| نقل DUP | مدعوم | |
| نطاق درجة الحرارة والرطوبة | درجة حرارة التشغيل | -20~ 60°C |
| رطوبة التشغيل | 5٪~95٪ (غير مكثف) | |
| درجة حرارة التخزين | -20~ 60°C | |
| رطوبة التخزين | 5٪~95٪ (غير مكثف) | |
| الموثوقية | حماية القطبية العكسية | مدعوم |
| حماية من الجهد الزائد والتيار الزائد | مدعوم | |
| الحماية من البرق | مدعوم | |
| الحماية من الاندفاعات | مدعوم |

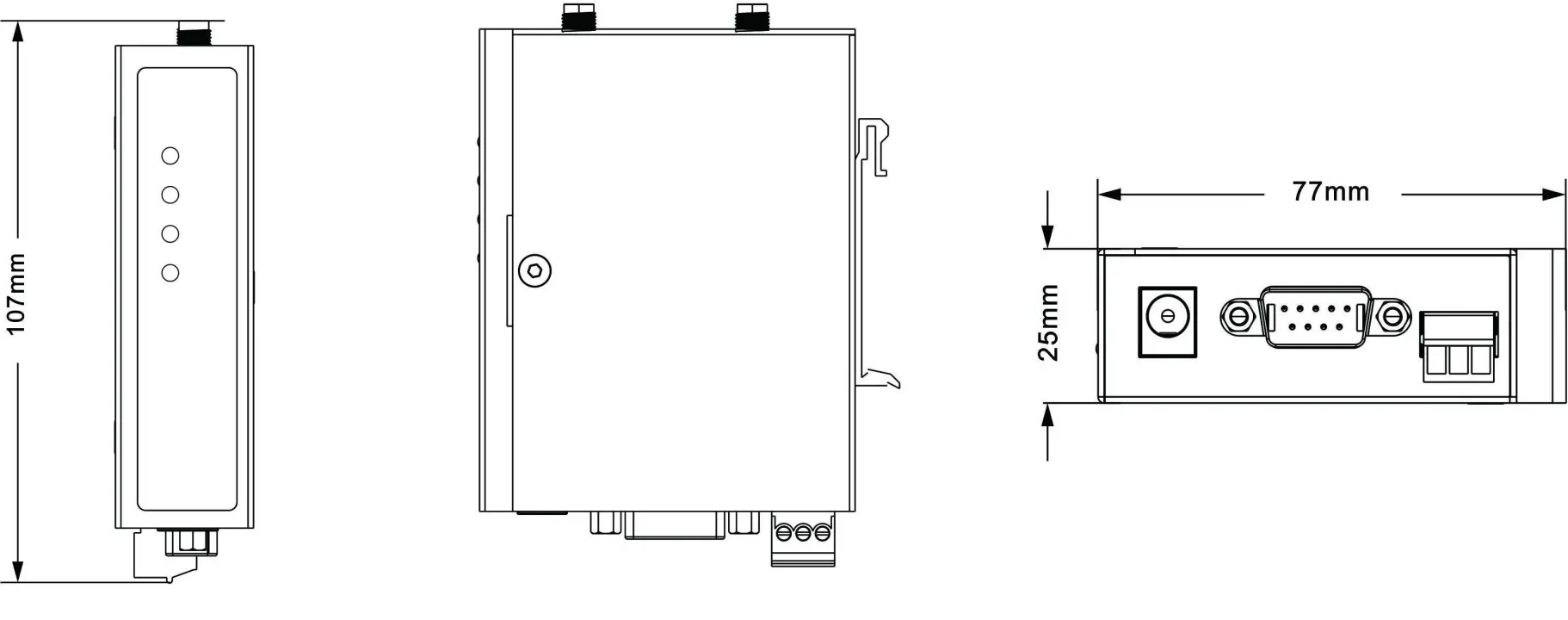

Product Dimensions
Explore our Solutions
حلول الاتصال الذكية للقياس
توفير أجهزة اكتساب بصرية متعددة البروتوكولات لتوفير نقل بيانات مستقر وفعال من خلال متطلبات قياس مختلفة.
Case
حالة المنتج

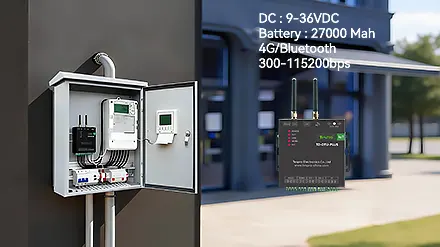

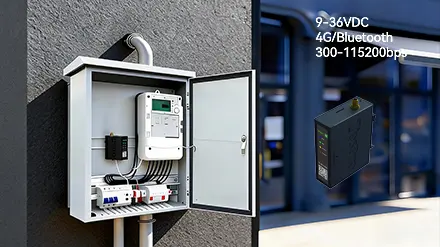

يمكن تركيب TD-DTU-PRO على سكة خزانة التوزيع لقياس البيانات المتعلقة بالجهد والتيار وعامل الطاقة وغيرها ثم إرسالها إلى نظام مراقبة الطاقة. وهذا يسمح بسهولة بتحديد الشذوذات والعلاجات وأخذها.
