وحدة نقل البيانات
Product ID: TD-DTU-PLUS

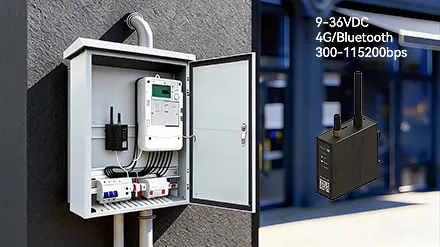

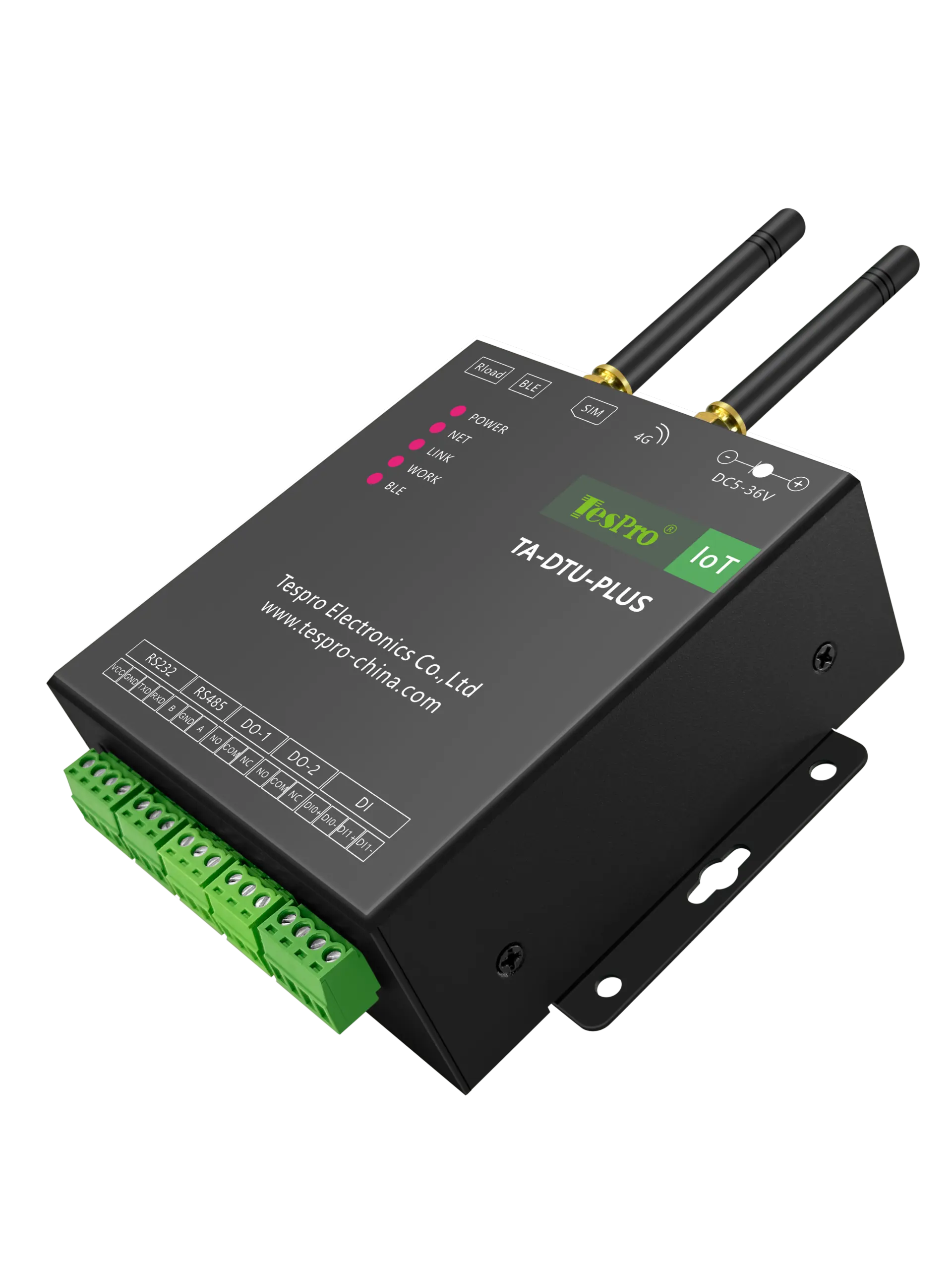

وحدة نقل البيانات TD-DTU-PLUS 4G هي جهاز لجمع البيانات والنقل عن بعد مزود ببطارية عالية السعة، ولا يحتاج إلى مصدر طاقة خارجي، ويحل مشكلة جمع البيانات ونقلها في الحالات التي لا يوجد فيها مصدر طاقة في الموقع.
-
البطارية
تيار مستمر: 9-36 فولت تيار مستمر؛ البطارية: 27000 مللي أمبير
-
اللاسلكي
4G/بلوتوث
-
معدل البود
300-115200bps
-
درجة الحرارة
-20~ 60°C
احصل على عرض سعر مجاني الآن
تحميل ورقة البيانات
Features
مقدمة المنتج

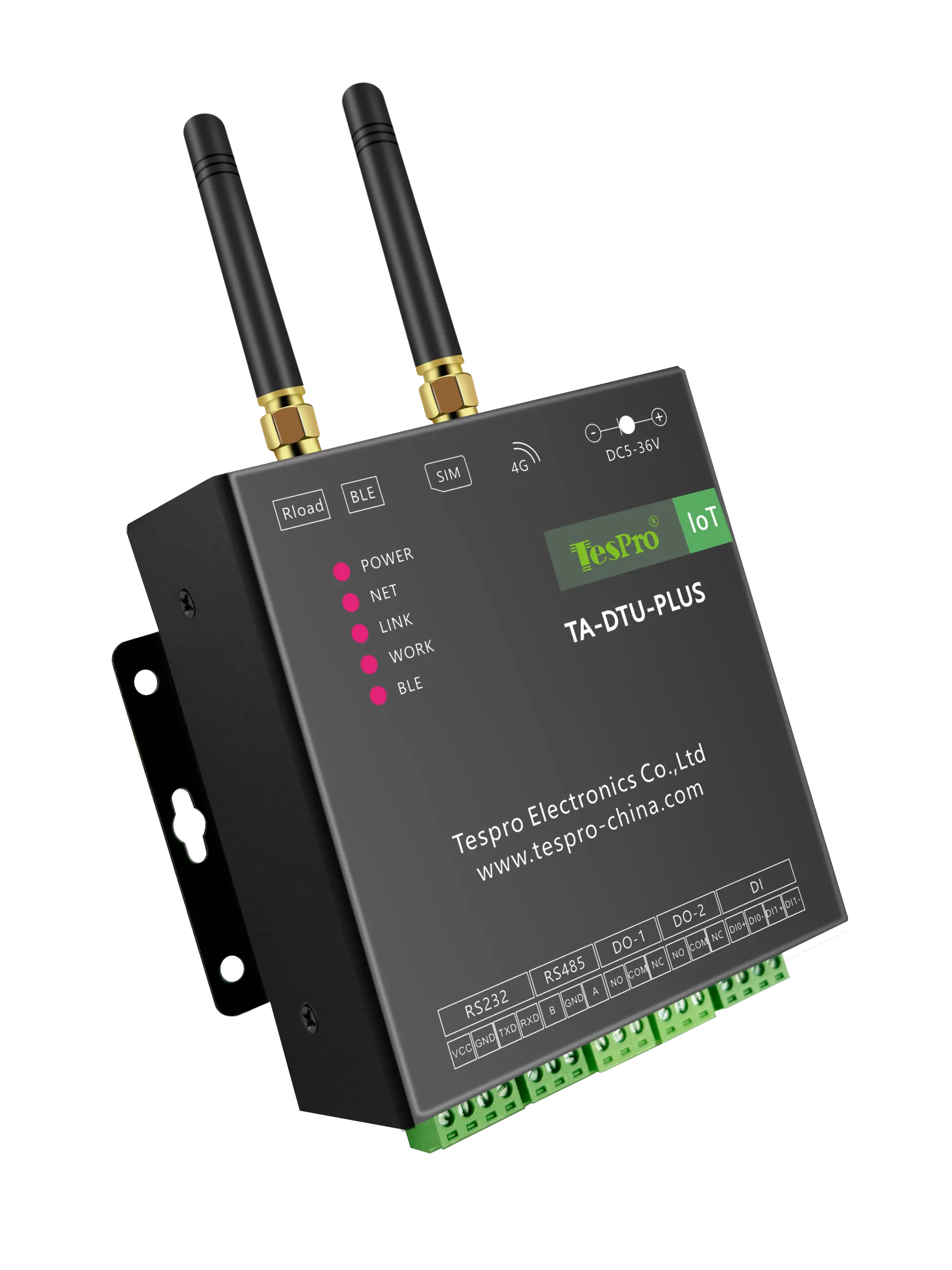

TD-DTU-PLUS هو جهاز لجمع البيانات والنقل عن بعد، يحتوي على بطارية عالية السعة مدمجة ولا يحتاج إلى مصدر طاقة خارجي؛ يأخذ هذا الجهاز أيضا في الاعتبار الشبكات اللاسلكية في دول ومناطق مختلفة حول العالم ويمكن استخدامه لجمع ونقل البيانات عن بعد، حيث أن وحدة الاتصال اللاسلكي معيارية، مبنية حول واجهة Mini-PCIE الموحدة، وتسمح بتغيير نطاق التردد ليتناسب مع متطلبات الشبكة المحددة. وحدة الاتصال اللاسلكي تعتمد على 4G Cat-1، وتدعم شبكات 2G 4G بالإضافة إلى تحديد المواقع GNSS.

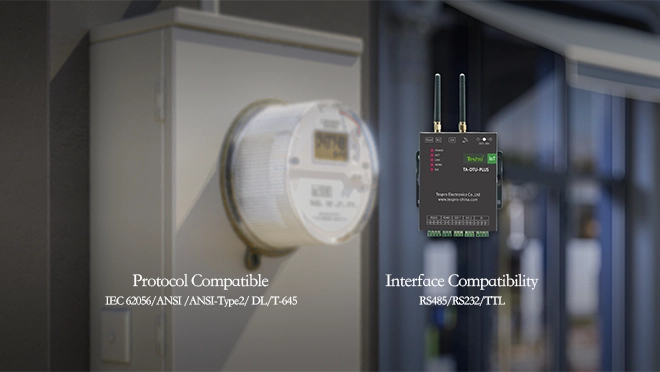

التوافق القوي
يسمح بعدة منافذ كهروضوئية وقابل للتعديل لمجموعة متنوعة من واجهات الاتصال في العدادات الميدانية.

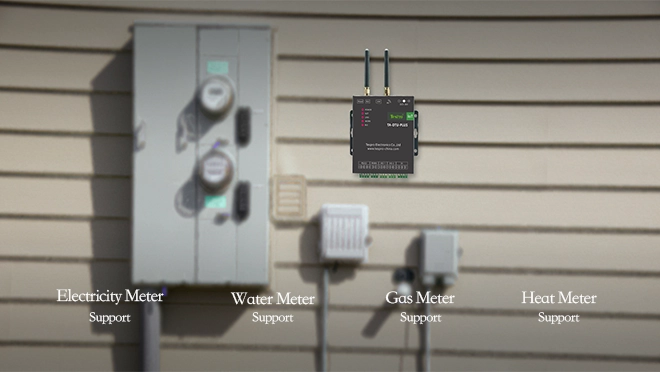

النطاق المتاح
يسمح باستخدام مجموعة متنوعة من إعدادات البروتوكول كجهاز توصيل وتشغيل. كما يستخدم لتوسيع التطبيقات الميدانية مثل جمع البيانات البيئية والتحكم عن بعد.
الاتصال الشامل بالشبكة متعدد الأوضاع
نظرا لأن العديد من بطاقات الاتصال تستخدم من قبل دول مختلفة، يتمتع المستخدمون بحرية اختيار حزم بيانات 2G/3G/4G وغيرها. بطاقات الاتصال التي تنتجها تيسبرو قابلة للتطبيق عالميا.

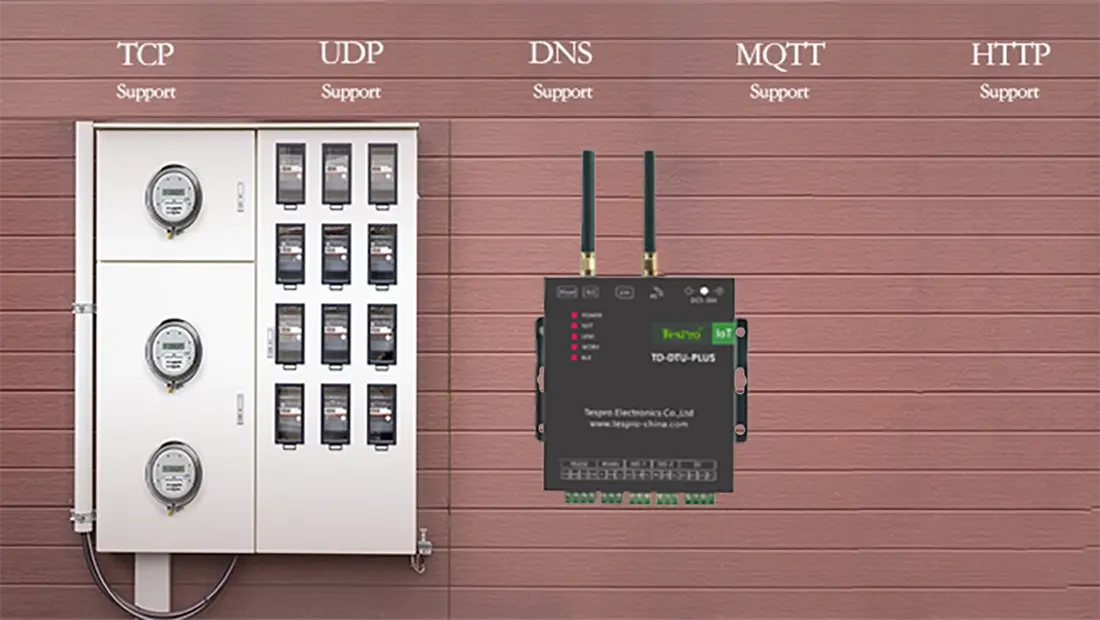

البروتوكولات والأساليب المدعومة
يمكنك ترك مشكلة البروتوكول لنا، وببساطة اذهب وتستخدمه بسهولة. والأفضل من ذلك، أنه يسهل التخزين المحلي: حيث تقرأ البيانات وتحفظ أولا ثم ترفع إلى الشبكة عندما تكون الشبكة متاحة.
Tech Specs
بيانات تقنية لمعدات القياس
| الفئة | العناصر | الميزات |
| معلومات أساسية | مصدر الطاقة | DC : 9-36VDC; البطارية: 27000 مللي أمبير |
| أضواء المؤشر | الطاقة/الشبكة/الاتصال/البلوتوث | |
| المنطقة/القناة | عالمي | |
| الأبعاد المرجعية | 158 مم*100مم*35مم | |
| معلومات نطاق التردد | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS، GLONASS، BDS، Galileo، QZSS (اختياري) | |
| معلومات البيانات | LTE-FDD | أقصى سرعة 10 ميجابت في الثانية (التنزيل الورق)/5 ميجابت في الثانية (الرفع الصاعد) |
| LTE-TDD | أقصى سرعة 8.96 ميجابت في الثانية (التنزيل للورق)/3.1 ميجابت في الثانية (التحميل الصاعد) | |
| WCDMA | أقصى سرعة 384 كيلوبت في الثانية (التنزيل الورق)/384 كيلوبت في الثانية (الرفع الصاعد) | |
| إيدج | أقصى سرعة 296 كيلوبت في الثانية (التنزيل الورق) / 236.8 كيلوبت في الثانية (الرفع المباشر) | |
| GPRS | أقصى سرعة 107 كيلوبت في الثانية (التنزيل الورق) / 85.6 كيلوبت في الثانية (الرفع العلوي) | |
| القدرة الخارجة | LTE-FDD | الفئة 3 (23 dBm±2 dB) |
| LTE-TDD | الفئة 3 (23 dBm±2 dB) | |
| WCDMA | الفئة 3 (24 ديسيبل ميل 1/-3 ديسيبل) | |
| GSM850 | الفئة 4 (33 dBm±2 dB) | |
| معلمات المنفذ التسلسلي | عدد المنافذ التسلسلية | 1×RS232,1×RS485 (يمكنه العمل في نفس الوقت) |

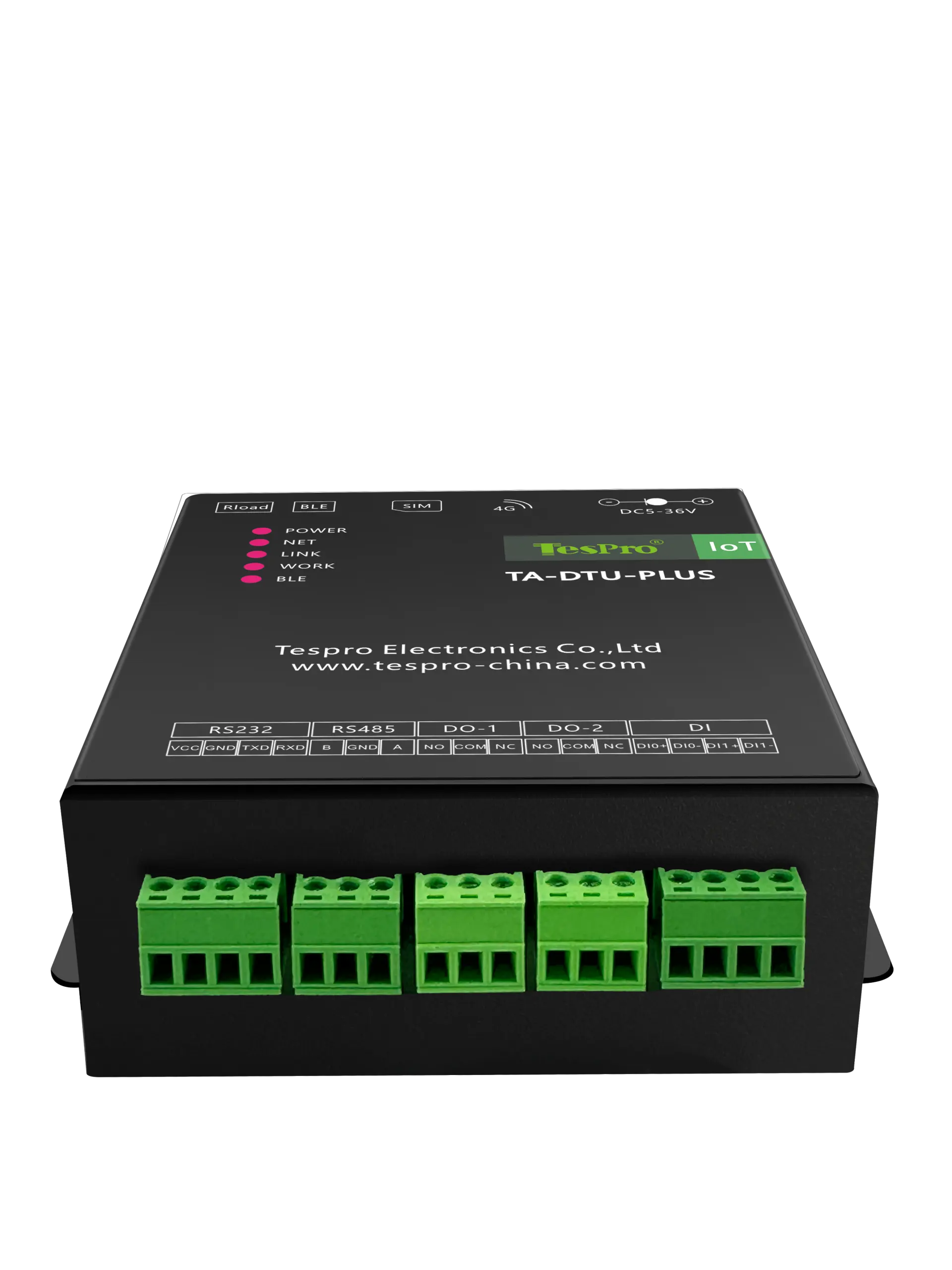

| دبابيس المنافذ التسلسلية | RS232-طرفي(V/TX/RX/GND)، RS232-DB9(2-RX/3-TX/5-GND)، RS485-طرفي(A/B/G) | |
| بتات البيانات | 7,8 | |
| قطع الإيقاف | 1,2 | |
| بتات التماثل | لا شيء، فردي، زوج | |
| معدل البود | 300-115200bps | |
| الواجهة وغيرها | فتحة شريحة SIM | فتحة شريحة خارجية، شريحة Mini القياسية |
| هوائي البلوتوث | هوائي بلوتوث واحد، خيط ذكر SMA مع فتحة داخلية | |
| هوائي 4G | هوائي 4G واحد، خيط ذكر SMA مع فتحة داخلية | |
| زر إعادة التعبئة | ثقب الزر | |
| مقبس الطاقة | مقبس التيار المستمر | |
| الشبكة & البروتوكولات | بروتوكولات الشبكة | TCP/UDP/MQTT |
| أوضاع العمل | عميل TCP، عميل UDP، عميل MQTT | |
| تشفير SSL | مدعوم | |
| نقل MQTT | مدعوم | |
| نقل DUP | مدعوم | |
| نطاق درجة الحرارة والرطوبة | درجة حرارة التشغيل | -20~ 60°C |
| رطوبة التشغيل | 5٪~95٪ (غير مكثف) | |
| درجة حرارة التخزين | -20~ 60°C | |
| رطوبة التخزين | 5٪~95٪ (غير مكثف) | |
| الموثوقية | حماية القطبية العكسية | مدعوم |
| حماية من الجهد الزائد والتيار الزائد | مدعوم | |
| الحماية من البرق | مدعوم | |
| الحماية من الاندفاعات | مدعوم |

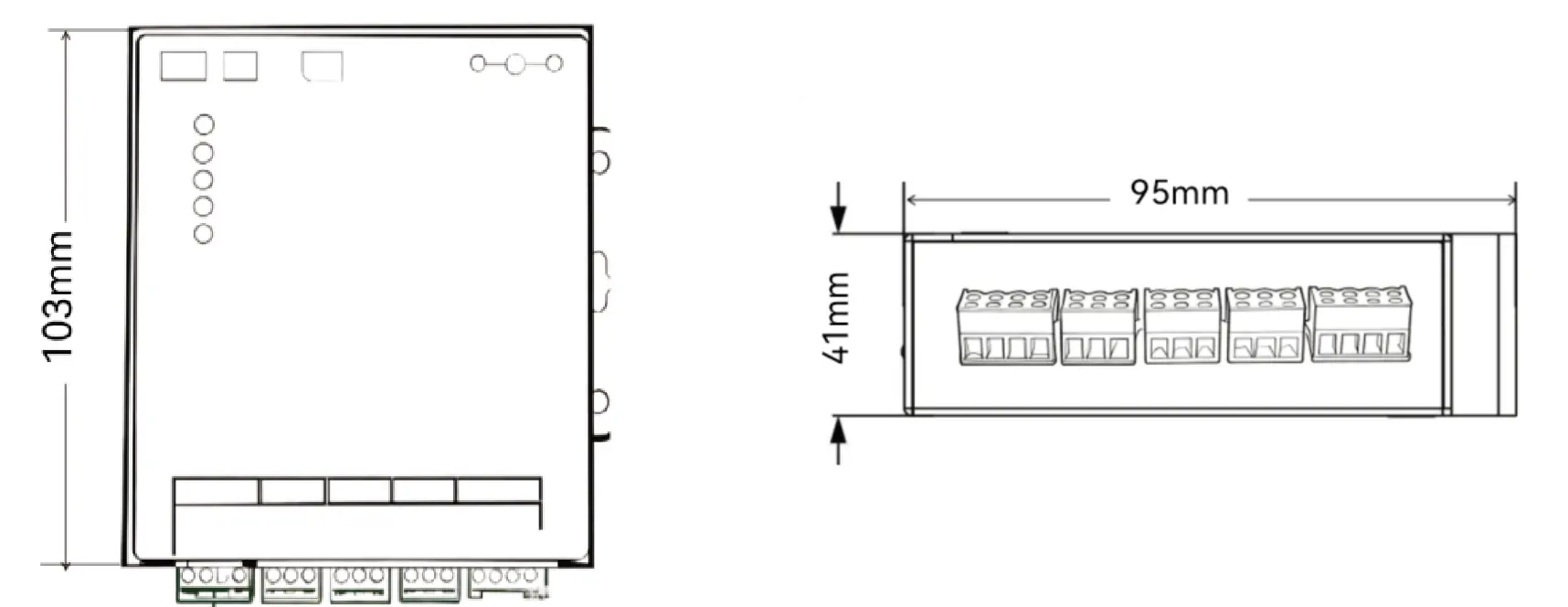

Product Dimensions
Explore our Solutions
حلول الاتصال الذكية للقياس
وحدة نقل البيانات من Tespro (DTU-PLUS) هي جهاز صغير يستقبل ويرسل بيانات القياس إلى شبكة 4G أو إيثرنت عبر بروتوكولات MQTT/HTTP. كان يفضل قابلية التوسع إلى السحب، والتكوين البعيد، والتنبيه بالأعطال.
Case
حالة المنتج
كانت شركة مرافق ريفية تواجه صعوبات في جمع ونقل معلومات الطاقة لعدادات المياه والكهرباء والغاز المتناثرة في القرى والمزارع النائية. وضعت هذه العدادات في أماكن لا تتوفر فيها إمكانية الوصول إلى كهرباء الشبكة، وكان جمع البيانات يدويا يعني أن الفنيين يضطرون لقضاء بعض الوقت لجمع البيانات، مما يعني عدم مراقبة الاستخدام فورا ولم يكن يتم إجراء الفوترة بدقة.
كانت أجهزة الإرسال اللاسلكية المستخدمة في ذلك الوقت تعتمد على الطاقة الخارجية، وبالتالي لم تكن ممكنة عندما تكون خارج الشبكة. هذه هي الفجوة التي نجح في سدها جهاز جمع ونقل البيانات من Tespro TD-DTU-PLUS مع بطاريته عالية السعة المدمجة البالغة 27000mAh، حيث لا يحتاج إلى مصدر طاقة خارجي.
يتصل بشكل جيد مع العدادات عبر منافذ RS232/RS485 التسلسلية ويجمع بيانات الطاقة عند نقطة الاتصال ويرسلها إلى منصة السحابة الخدمية عبر شبكات 4G Cat-1 (أو شبكات الجيل الثاني الاحتياطي)، مما يتيح اتصالا متسقا حتى في البيئة الريفية للبلاد.
كما وفر خيار تحديد المواقع GNSS للجهاز رؤية، مما سمح للمرافق بمراقبة مواقع جميع العدادات وتأكيد دقة مصادر البيانات. دعم بروتوكولات TCP/UDP/MQTT، وبالتالي كان مناسبا للبنية التحتية الخلفية القائمة للشركة، كما أن حجمه ومتانته جعلاه مناسبا للاستخدام في الخارج.
في المناطق النائية التي تتطلب طاقة خارج الشبكة، وفرت TD-DTU-PLUS نقل البيانات بشكل مستمر دون الحاجة لاستخدام طاقة الشبكة. وقد أزال الدوريات اليدوية المعقدة والمكلفة، التي ضمنت للمرافق الوصول إلى معلومات استخدام الطاقة في الوقت الحقيقي، والتي يمكن إدارتها بفعالية وبشكل صحيح من خلال الفوترة.
