كان اختبار دقة قياس المرافق يتطلب عدة أدوات باهظة الثمن. كان ذلك بسبب طريقة عمل العدادات الميكانيكية والكهربائية. العدادات الميكانيكية للمرفق تحتوي على قرص دوار بينما العدادات الكهربائية تعمل مع نبضات الضوء. تعمل مجسات معايرة المستشعر البصري المتوفرة حاليا على معالجة هذه المشكلة من خلال دمج قدرتين استشعاريين في وحدة واحدة. المسبار TP-17C مزدوج الوظائف من Tespro يستخدم كمثال لعرض طبيعة وعلم اكتشاف الضوء وتحويل النبضات.

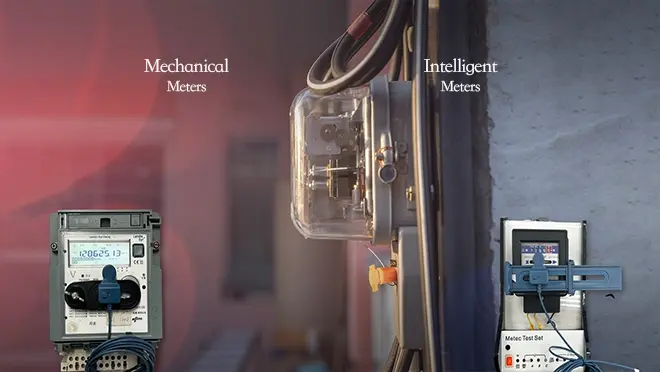

المشكلة الأولى: وجود نوعين من العدادات بإشارات مختلفة
العدادات الكهربائية والميكانيكية لا تمثل نفس الحجم الفيزيائي. لفهم تصميم المسبار ثنائي الوظيفة، من الضروري فهم الفرق في طريقة عمل العدادات الميكانيكية والكهربائية.

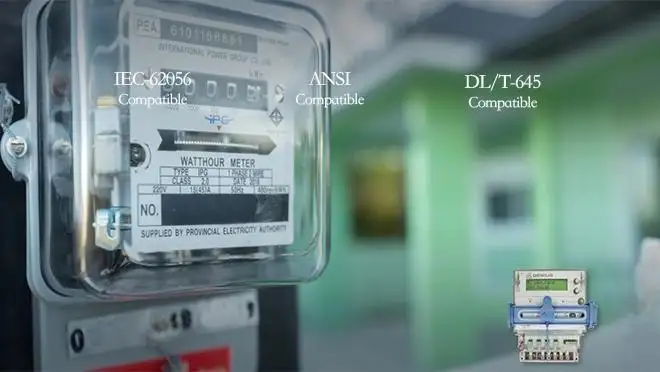

• العدادات الميكانيكية (مقياسات أقراص الحث): تعتمد عمليات هذه العدادات على قرص ألمنيوم يتم تشغيله عبر تيار دوامي. يحتوي القرص على أقسام مرسومة أو محددة، وبالتالي يعكس الضوء. يستخدم المجس في هذه الحالة لتحديد ما إذا كان الضوء ينعكس أم لا.
• العدادات الكهربائية (الثابتة/العدادات الذكية): تأتي هذه العدادات مع لوحة أمامية تحتوي على LED يومض بطريقة تتناسب مع كمية الطاقة المستهلكة (على سبيل المثال 1000 إمباير/كيلوواط ساعة). يجب على المجس اكتشاف نبضات ضوئية قصيرة ومتكررة – عادة حمراء أو تحت الحمراء (IR).
• النهج التقليدي: حمل الفنيون حساسا بصريا عاكسا واحدا للعدادات الميكانيكية وجهاز التقاط نبضات منفصل يعتمد على الفوتوديود للعدادات الإلكترونية. كان التنقل بينهما يستغرق وقتا طويلا وعرضة للأخطاء.
• الاختراق المزدوج: مسبار معايرة بصري واحد مثل TP-17C يحتوي على عناصر الاستشعار ويضيف آلية تبديل أوضاع، مما يلغي الحاجة إلى أداتين.
نظام الاستشعار المزدوج: كيف يقرأ المسبار الواحد كلا العالمين
جوهر أي مسبار معايرة مزدوج الوظائف هو الواجهة الأمامية البصرية الإلكترونية. يستخدم TP-17C تصميما هجينا يمكنه العمل مع الضوء المنعكس (من علامة القرص الميكانيكية) والضوء المنبعث (من LED في العداد الكهربائي).
• بالنسبة للأجهزة الميكانيكية (الوضع العاكس): يحتوي المجس على LED بالأشعة تحت الحمراء يضيء سطح القرص. يقيس الترانزستور الضوئي أو الصمام الضوئي شدة الانعكاس. عندما تمر العلامة السوداء، ينخفض الضوء المنعكس بشكل حاد – مما يخلق حدث "ثورة القرص".
• بالنسبة للأجهزة الكهربائية (وضع النبض): يستمع نفس الكاشف الضوئي إلى نبضات الضوء الخارجية القادمة من المنفذ البصري للعداد. تم ضبط الدوائر الداخلية لرفض الضوء المحيط المستمر مع التقاط نبضات قصيرة تصل إلى 200 مللي ثانية (أدنى عرض نبضة).
• مسار بصري مشترك: كلا الوضعين يستخدمان نفس العدسة والنافذة، لكن البرنامج الثابت يغير الكسب، والتصفية، وعتبات المرجع. هذا يضمن عدم وجود محفزات خاطئة أو عد فاتت.
• تنفيذ تيسبرو: يحقق TP-17C ذلك باستخدام شريحة سيليكون تدعم جهود تغذية متعددة (5V، 12V، 24V DC) وتتكيف تلقائيا مع أنواع مختلفة من الموصلات – وهو دليل على تصميم دقيق لسلامة الإشارة.
دور الطول الموجي ونوع الضوء: الأشعة تحت الحمراء مقابل الأحمر المرئي
أنواع مختلفة من أجهزة القياس تصدر أو تعكس الضوء عند أطوال موجية مختلفة. يجب أن يستجيب المجس الشامل لكل من الأشعة تحت الحمراء والأحمر المرئي دون تشبع أو نقاط عمياء.
• علامات العداد الميكانيكية: غالبا ما تطبع بحبر أسود يمتص الأشعة تحت الحمراء القريبة (850–940 نانومتر). يعمل LED بالأشعة تحت الحمراء في المسبار عند هذه الأطوال الموجية، بينما يتم تصفية الضوء المرئي المحيط بصريا.
• مصابيح LED الكهربائية للعداد: عادة أحمر داكن (630–660 نانومتر) أو أحيانا تحت الأحمر (لمنافذ العداد الذكية البصرية). يتمتع كاشف الضوء في TP-17C بحساسية طيفية واسعة تتراوح بين 400 نانومتر إلى 1100 نانومتر، تغطي كلاهما.
• لماذا الطول الموجي مهم: استخدام طول موجي خاطئ يؤدي إلى تباين ضعيف (ميكانيكي) أو نبضات مفقودة (كهربائية). يجب أن يكون للمسبار ثنائي الوظيفة استجابة طيفية مسطحة أو مرشحات بصرية قابلة للتبديل.
• ميزة "التوافق القوي" في تيسبرو: وفقا لورقة البيانات، يلتقط TP-17C الضوء المرئي والأشعة تحت الحمراء بألوان وأطوال موجية مختلفة، ثم يحولها إلى نبضات كهربائية – وهي بالضبط هذه الرشاقة الطيفية.
تكييف الإشارة والخوارزمية الداخلية: من الضوء الخام إلى النبضات النظيفة
التيار الضوئي الخام مزعج. يجب على المجس تشكيله إلى موجة مربعة نظيفة بمستوى منطقي يمكن للمعاير أو العداد فهمها.
• التضخيم وتحديد العتبة: يقوم مضخم الممانعة العرضية بتحويل التيار الضوئي إلى جهد كهربائي. المقارن القابل للتعديل يقارن هذا الجهد مع عتبة ديناميكية. يبلغ تردد نبضات TP-17C الأقصى 5 كيلوهرتز – وهو سرعة كافية لأجهزة قياس إلكترونية عالية الدقة.
• الارتداد والاستيريز: يمكن أن تسبب اهتزازات القرص الميكانيكية عدة حواف في كل دورة. تطبق خوارزمية المسبار وقتا أدنى لإيقاف (200 مللي ثانية أقصى عرض نبضة) لإلغاء ارتداد الإشارة.
• رفض التداخل الضوئي: الضوء المحيط (ضوء الشمس، المصابيح الفلورية) يدخل إزاحة تيار مستمر. يستخدم TP-17C الاقتران المتردد أو الكشف المتزامن لقمع ذلك، مما يسمح بالتشغيل الموثوق داخل الأماكن المغلقة والخارج.
• الخوارزمية الداخلية في TP-17C: تذكر دراسة الحالة أن "إشارات الإدخال المختلفة تمر عبر خوارزمية داخلية متقدمة وتحول إلى نبضة كهربائية منتظمة وموثوقة." وهذا يضمن التقاط البيانات بشكل متسق عبر أنواع العدادات.
التبديل بزر واحد والتغذية الراجعة البصرية (مؤشرات LED)
المجس ثنائي الوظائف عديم الفائدة إذا كان تبديل الأوضاع معقدا. يستخدم TP-17C آلية ضغط زر بسيطة مع حالة ملونة واضحة.
• قميص بأزرار للوضع الميكانيكي: يتحول LED إلى اللون الأحمر. يقوم المسبار بتمكين باعثه الداخلي للأشعة تحت الحمراء ويضبط الكاشف للعمل الانعكاسي. النبضة الخارجة تتوافق مع دورة قرص واحدة.
• قميص الأزرار للوضع الكهربائي: يتحول LED إلى اللون الأزرق. تم إيقاف باعث الأشعة تحت الحمراء، ويعمل المجس الآن كمستقبل نبضات سلبي. نبضة الإخراج تتبع وميض LED الخاص بالجهاز.
• لماذا التغذية الراجعة البصرية مهمة: لا يمكن للفنيين الذين يعملون على لوحة مباشرة التخمين في أي وضع نشط. مصابيح LED الحمراء/الزرقاء توفر تأكيدا فوريا وبدون عيون.
• التكامل مع حوامل TP-GS: تم تصميم TP-17C للاستخدام مع حوامل مغناطيسية TP-GS2 أو TP-GS3. تحافظ هذه الواجهة الميكانيكية على المجس عند المسافة والزاوية الصحيحة – وهو أمر حيوي للاقتران البصري القابل للتكرار.
المزايا العملية في هذا المجال: TP-17C كمثال
تظهر القيمة الحقيقية لمسبار معايرة الحساس البصري ثنائي الوظائف أثناء العمل في الموقع، خاصة عندما يكون لدى شركة المرافق مخزون مختلط من العدادات.
• أداة واحدة، جميع العدادات: لا مزيد من التبديل بين بيك أب عاكس ومجس نبضي. يغطي TP-17C كلا النوعين، مما يقلل عدد العناصر في مجموعة الاختبار.
• التحقق الأسرع في الموقع: تظهر دراسة حالة من Tespro أن شركة اختبار المرافق قللت من حجم نقل المعدات وقللت من وقت المعايرة باستخدام TP-17C. التبديل بزر واحد ألغى الحاجة لإعادة تكوين الأسلاك أو تغيير الحساسات.
• يعمل في البيئات القاسية: بنطاق درجات حرارة تشغيلي يتراوح بين -40°C و70°C وتصنيف IP54 (مقاوم للغبار ومقاوم للرذاذ)، يمكن استخدام المجس في محطات فرعية، وصناديق العدادات الخارجية، والمصانع الصناعية.
• طاقة منخفضة ومصدر مرن: التيار المستمر الافتراضي 5 فولت (≤40 مللي أمبير) مناسب لمعظم المعايرات. يسمح المدخل الاختياري بجهد 12–36 فولت بالاتصال المباشر بأنظمة PLC أو البطاريات دون الحاجة إلى محول طاقة إضافي.
متانة البيئة والتوافق
يجب أن يبقى مسبار المعايرة على قيد الحياة في الاستخدام اليومي في الميدان. صممت شركة تيسبرو TP-17C بمعايير ميكانيكية وكهربائية قوية.
• كابل وموصل: كابل قياسي بطول 3 أمتار (اختياري 2 متر) مع أسلاك عارية أو موصل قابل للتخصيص. وهذا يسمح بدمج المجس في طاولات اختبار أو معايرة محمولة باليد.
• مادة الحواف: جسم PC (بولي كربونات) بالإضافة إلى ABS PC هجين. الوزن لا يتجاوز 50 جراما، مما يقلل الضغط على المنفذ البصري أو الحامل الخاص بالجهاز.
• حماية IP54: محمية ضد تسرب الغبار المحدود ورذاذ الماء من أي اتجاه. ليست قابلة للغمر، لكنها كافية تماما للمطر أو التكثف.
• مرونة التثبيت: يثبت المجسم المغناطيسي TP-GS2 المجس على أي غلاف عداد حديدي. للأسطح غير المغناطيسية، يمكن استخدام حوامل لاصقة أو محولات جانبية.
الخاتمة
قدرة مسبار معايرة الاستشعار البصري على العمل مع العدادات الميكانيكية والكهربائية ليست سحرية – بل هي نتيجة تصميم بصري إلكتروني مدروس: كاشف ضوئي ثنائي الطول الموجي، إضاءة قابلة للتبديل، تكييف الإشارة القابلة للتكيف، وواجهة مستخدم بسيطة.
تيسبرو TP-17C يجسد هذه المبادئ من خلال التبديل بزر واحد، وتحمل درجة حرارة واسع، وحساسية عالية (5 كيلوهرتز / 200 مللي ثانية). بالنسبة للمرافق ومختبرات الاختبار وفرق الخدمة الميدانية، فإن مثل هذا المسبار يبسط الجرد، ويسرع اختبارات الدقة، ويقلل من الأخطاء البشرية. مع استمرار شبكة الطاقة في مزج العدادات الكهروميكانيكية القديمة مع العدادات الذكية الجديدة، ستصبح مجسات المعايرة ذات الوظائف المزدوجة هي المعيار – وليس الاستثناء.
الأسئلة الشائعة
س1: هل يحتاج TP-17C إلى طاقة خارجية من مقبس الحائط؟
ج: لا، يعمل على تيار مستمر 5V (افتراضي) أو اختياري 12–36V، وهو مناسب للمعارف المحمولة أو محطات الميدان.
س2: ما هو الحد الأقصى لتردد النبضة القابل للكشف في المجس؟
ج: يسجل هذا الجهاز معدل تسجيل أقصى يبلغ 5 كيلوهرتز. معظم أجهزة قياس الأجهزة الإلكترونية المتقدمة تصدر معدلات أعلى لأن العديد منها يحتوي على مصابيح LED تومض بمعدل أسرع، لذا من المحتمل أن يستخدم هذا الجهاز مع معظم العدادات الإلكترونية المتقدمة.
س3: هل يمكن استخدام المجس في الخارج تحت أشعة الشمس؟
ج: نعم، TP-17C يقلل من التداخل الضوئي، لذا يعمل بشكل جيد داخل وخارج اللعبة.
س4: هل TP-17C خيار جيد للعداد الذكي مع منفذ بصري بالأشعة تحت الحمراء؟
ج: بالتأكيد. يغطي TP-17C نطاقا طيفيا واسعا يشمل الأحمر المرئي والأشعة تحت الحمراء.
س5: أريد أن أعرف كيف أميز أي من الوضعين (ميكانيكي أم كهربائي) يوجد فيه المجوس؟ ج: يظهر LED الوضع، مع الأحمر للميكانيكي والأزرق للكهرباء. يتم تغيير الأوضاع بضغطة واحدة على الزر.
