عند تقييم أجهزة التوجيه الصناعية لتركيب جديد أو ترقية قديمة، استخدم قائمة التحقق التالية. عدم وجود معيار واحد قد يؤدي إلى فشل مكلف في المجال أو استبدال مبكر.
قائمة التحقق للاختيار لجهاز التوجيه الصناعي Modbus TCP
- النسخ التسلسلية – كم عدد منافذ RS485/RS232 التي تحتاجها؟ لشبكة مودباص متسلسلة من الديسي، يكفي منفذ واحد من RS485. يتطلب وجود منفذ ثان لحافلتين تسلسليتين منفصلتين أو التكرار. تقدم تيسبرو نماذج بمنفذ أو منفذين تسلسليين.

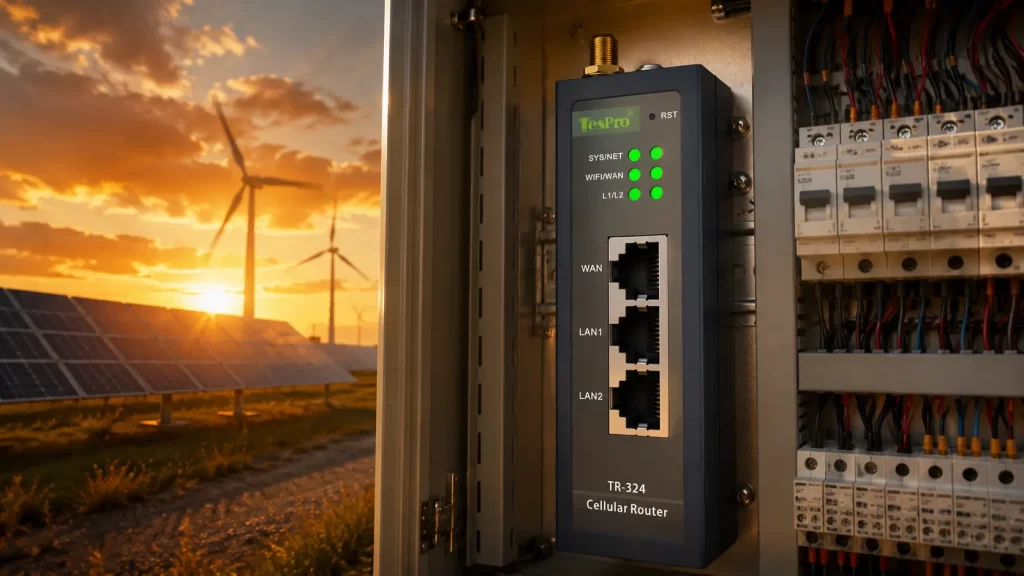

- سرعة الشبكة – شبكة LAN بسرعة 100 ميجابت في الثانية كافية لمعظم استطلاعات مودباص (حزم بيانات صغيرة). استخدم شبكة Gigabit LAN (مثل TR-324/TR-344) إذا كنت تبث الفيديو أو السجلات الكبيرة.
- النطاقات الخلوية – تحقق من أن جهاز التوجيه يدعم النطاقات المستخدمة في منطقتك. قد يفتقر الراوتر المباع لأمريكا الشمالية إلى نطاقات لأوروبا أو آسيا. دائما تحقق من ورقة البيانات.
- VPN & جدار حماية – بدونها، تنقل حركة بيانات Modbus TCP الخاصة بك كنص بسيط عبر الإنترنت. تأكد من دعم IPsec/OpenVPN وقوائم الوصول.
- تصنيف درجة الحرارة – -40°C إلى 75°C هو الأساس الصناعي. تجنب الأجهزة الاستهلاكية التي تسوق على أنها "صناعية".
- التكرار في الطاقة – المدخلات ذات الجهد العريض المزدوج (مثل منفذ التيار المستمر بالإضافة إلى كتلة الطرفية) والاستهلاك المنخفض للطاقة (أقل من 500 مللي أمبير عند 12 فولت) تدعم سياسات الشراء الأخضر.
مثال واقعي: القياس الذكي مع Modbus TCP
غالبا ما تقوم شركات المرافق بنشر عدادات ذكية تتحدث ب Modbus RTU عبر RS485. الحل النموذجي يستخدم جهاز التوجيه الصناعي Modbus TCP مع خادم تسلسلي مدمج.
- العداد يتصل بمنفذ RS485 الخاص بالراوتر.
- يقوم الموجه بتغليف إطارات RTU لمودباص في حزم Modbus TCP.
- يرسل الحزم عبر 4G/5G إلى جامع بيانات مركزي في السحابة.
- يقوم المجمع بالموافقة أو إصدار الأوامر عبر نفس المسار.
تعمل هذه البنية على عدادات المياه، وأجهزة الكمبيوتر التي تعمل بتدفق الغاز، وحتى العاكسات الشمسية الصغيرة. تم تصميم أجهزة توجيه تيسبرو الصناعية بشكل صريح لأنظمة AMI/AMR هذه.
