توفر تيسبرو مجسات القياس البصرية وحلول دعم اختبار العدادات لمختبرات ضمان الجودة، ومصنعي العدادات، وشركات المرافق، وفرق القياس، ومهندسي المعايرة الميدانية. عند اختيار مجس بصري للمعايرة، يجب على المشترين تأكيد احتياجات كشف النبضات، ومعيار العداد، ونوع الواجهة، وثبات التركيبة، وتوافق البرامج، وسير عمل المعايرة قبل طلب عرض سعر.
في تطبيقات اختبار العدادات، الخطر الرئيسي ليس فقط ما إذا كان المجس يمكنه "رؤية" العداد. المشكلة الحقيقية هي ما إذا كان بإمكانه اكتشاف النبضات بشكل متكرر، ونقل إشارة نظيفة إلى نظام المعايرة، وملاءمة الإعداد الفيزيائي للمقياس قيد الاختبار.
تساعد هذه القائمة التقنية والفرق المشترية في إعداد مواصفات مسبار معايرة للقياس البصري، أو التقاط النبضات البصرية، أو رأس المسح الكهروضوئي المستخدم في سير عمل اختبار العدادات المختبرية والميدانية.
عندما تكون هناك حاجة إلى مسبار بصري معايرة
يستخدم المجس البصري للمعايرة عندما يحتاج إلى اكتشاف نبضات العداد، أو وميض LED، أو مخرجات الأشعة تحت الحمراء، أو علامات الأقراص الميكانيكية أثناء التحقق من العداد أو اختبار الدقة. قد يتصل بجهاز اختبار العداد، أو معاير محمول، أو معيار مرجعي، أو برنامج حاسوب، أو معدات اختبار أخرى.
عادة ما يحتاج المشترون إلى هذا النوع من المجسات ل:
- معايرة عداد الكهرباء والتحقق منها
- اختبار ضمان الجودة في مصنع العدادات
- فحص ميداني للمرافق
- تشغيل منصة اختبار العداد
- مقارنة العدادات المرجعية
- اختبار مقياس الأقراص الميكانيكي
- كشف نبضات LED الإلكتروني
- اختبار قبول المختبر قبل الشراء الدفعي
قد يكون المجس البصري القراءة العادي مصمما بشكل أساسي للاتصال المحلي، قراءة البيانات، أو التكوين. يجب تقييم المجس البصري للمعايرة بعناية أكبر من حيث استقرار كشف النبضات، وتوافق إشارة الخرج، وتحديد الموقع القابل للتكرار.
للحصول على معايير شراء المجسات البصرية الأوسع، يمكن للمشترين أيضا مراجعة دليل تيسبرو ذي الصلة:قائمة التحقق لشراء المجس البصري لمقياس الطاقة.
تبدأ مخاطر الدقة من اكتشاف النبضات
في سير عمل المعايرة، يصبح المجس جزءا من سلسلة القياس. إذا أخطأ المسبار البصري في إرسال نبضات، أو فعل بشكل خاطئ، أو غير موقعه، أو أرسل إشارة إخراج غير مستقرة، فقد تصبح نتيجة الاختبار غير موثوقة.
قبل الشراء، يجب على مديري ضمان الجودة التأكد ع:
- نوع نبضة المقياس
- سلوك لون LED أو نبضة الأشعة تحت الحمراء
- احتياجات الكشف الميكانيكي عن علامات القرص
- عرض النبضة ونطاق تردد النبضة
- الحساسية للنبضات الضعيفة
- مقاومة الضوء المحيط
- جهد الخرج أو نوع الإشارة
- مسافة أخذ العينات وطريقة المحاذاة
- استقرار التركيبة أثناء الاختبارات المتكررة
لهذا السبب لا ينبغي أن يعتمد اختيار مجسات المعايرة فقط على نوع الموصل أو سعره. يجب أن يتطابق المجس مع العداد، ومعدات الاختبار، وبيئة التشغيل.
مسبار معايرة مقابل مسبار قراءة المقياس
يستخدم مجس القياس البصري القارئ عادة للتواصل مع العداد عبر منفذ بصري. قد يدعم القراءة المحلية، البرمجة، التكوين، التشخيص، أو سير العمل المتعلقة بالبرمجيات الثابتة حسب العداد والبرمجيات.
عادة ما يتم اختيار مسبار بصري معايرة أو رأس مسح ضوئي كهربائي لمهمة مختلفة. يكتشف نبضة الإخراج أو دوران القرص أو وميض LED بحيث يمكن لجهاز المعايرة مقارنة خرج العداد مع مرجع.
يجب على المشتري توضيح الوظيفة المطلوبة قبل طلب عرض سعر:
- مسبار التواصل:يستخدم لقراءة العداد أو التكوين عبر منفذ بصري.
- مسبار استشعار النبض:يستخدم لاكتشاف نبضات LED أو الأشعة تحت الحمراء للمعايرة.
- رأس المسح:يستخدم لعلامات الأقراص الميكانيكية، نبضات LED، أو لسير عمل اختبار العداد.
- متطلب الهجين:قد تحتاج بعض المشاريع إلى التواصل واكتشاف النبضات في سير العمل المرتبط، لكن يجب تحديد كل وظيفة بوضوح.
إذا كان الاتصال IEC 62056-21 جزءا من المشروع، تحقق بعناية من متطلبات الواجهة والبرمجيات. لمزيد من التفاصيل، قم بزيارة Tespro'sدليل مشتري الامتثال لاختبار IEC 62056.
المواصفات الرئيسية التي يجب على المشترين تأكيدها
يجب مراجعة المجس البصري للمعايرة كمكون تقني، وليس فقط كملحق. تؤثر المجالات التالية على اختيار المنتج ودقة عرض السعر.
تفاصيل البصرية والكشف عن النبضات
تأكد مما إذا كان يجب على المجس اكتشاف نبضات LED المرئية، أو نبضات الأشعة تحت الحمراء، أو علامات الأقراص الميكانيكية. تأكد أيضا مما إذا كان المقياس يخرج نبضات طاقة نشطة، أو نبضات طاقة تفاعلية، أو كلاهما.
تشمل التفاصيل المهمة:
- نوع نبضة LED
- الكشف عن الأشعة تحت الحمراء أو الضوء المرئي
- الكشف الميكانيكي عن علامات القرص
- عرض النبضة
- تردد النبضة أو سرعة الاختبار المتوقعة
- احتياجات كشف النبضات الضعيفة
- ثابت المتر
- التعرض للضوء المحيط
- مسافة أخذ العينات من سطح المتر

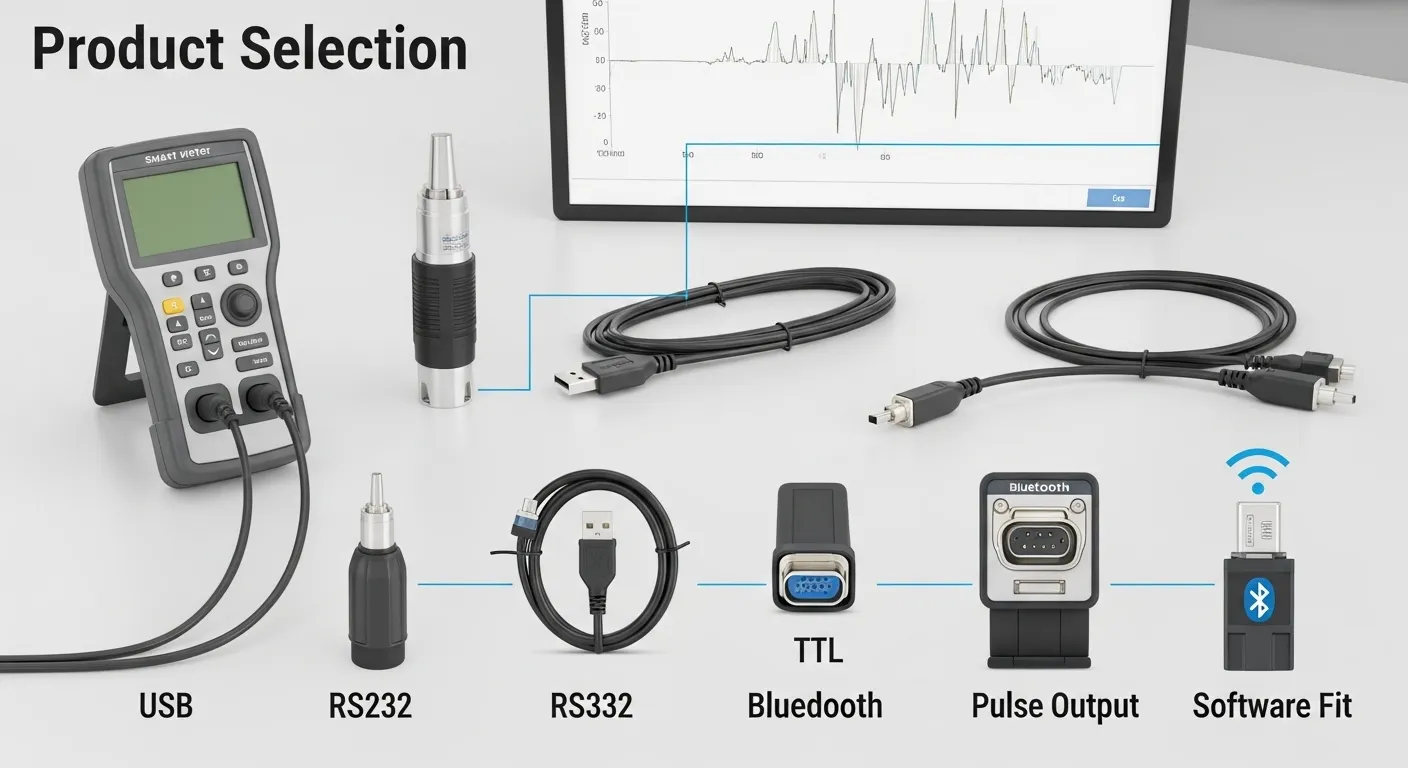

الواجهة وإشارة الإخراج
يجب أن يتطابق المسبار مع الجهاز المستقبل. المجس الذي يناسب العداد لكنه لا يتطابق مع مدخل الاختبار قد يفشل في قبول المشتريات.
نقاط الواجهة أو الإخراج الشائعة التي يجب تأكيدها تشمل:
- اتصال USB لسير العمل المعتمد على الحاسوب الشخصي
- RS232 أو الاتصال التسلسلي للأنظمة القديمة
- TTL أو إخراج النبضة لأجهزة الاختبار
- البلوتوث لسير العمل الحقلي الخاص
- مستوى جهد الخرج
- طول الكابل
- نوع الموصل
- دعم برنامج التشغيل أو نظام التشغيل
- توافق البرمجيات
لمتطلبات قراءة العدادات أو الاتصالات عبر الحاسوب، يمكن للمشترين مقارنة عوامل الواجهة في أجهزة Tesproقائمة مراجعات مشتري قراءة عداد المجاس البصري USB. لسير عمل الحقول اللاسلكية، انظرقائمة التحقق لفريق شراء المجسات البصرية الميدانية للبلوتوث.
ثبات التركيبة وقابلية التكرار
غالبا ما يتم تجاهل تموضع المجسات أثناء عمليات الشراء. في الاختبارات الحقيقية، يمكن أن تؤثر المحاذاة على التكرار بقدر تأثير المواصفات الإلكترونية.
يساعد التثبيت المستقر المجس على البقاء محاذاة مع نافذة LED أو خرج الأشعة تحت الحمراء أو علامة القرص أثناء الاختبارات المتكررة. وهذا مهم بشكل خاص لاختبار الدفعات، والتحقق الميداني، والعدادات ذات المساحات البصرية الغائسة أو المائلة.
تشمل الخيارات الشائعة للتجهيزات:
- الربط المغناطيسي
- تركيب كوب الشفط
- حامل تلسكوبي
- رف مرن
- حامل المخصص
- تخفيف إجهاد الكابل
- تكامل تركيبات طاولة الاختبار
يعتمد الخيار الصحيح على وجه العداد، ومادة الهيكل، وموقع النبضة، وتصميم طاولة الاختبار، وما إذا كان يجب أن يدعم نفس المجس عدة نماذج للعداد.
المعايير وفحوصات التوافق
تساعد المعايير في تضييق الاختيار، لكنها لا تحل محل مراجعة التوافق الكاملة. يجب على المشترين تأكيد كل من معيار الاتصال بالعداد ومتطلبات كشف نبضات المعايرة.
قد تشمل المعايير أو المجالات البروتوكولات ذات الصلة:
- IEC 62056-21 للاتصال بأجهزة العداد البصرية
- IEC 62053-31 لاعتبارات إخراج النبضات
- ANSI C12.10 حيثما ينطبق
- DLMS/COSEM إذا كان هناك اتصال بيانات
- متطلبات قبول المرافق المحلية أو المختبرات
لا تفترض أن معيارا واحدا يؤكد تلقائيا جميع وظائف المعايرة. قد يدعم المقياس الاتصال البصري، بينما لا يزال سير عمل المعايرة يتطلب مخرجا محددا لالتقاط النبضات، أو تركيبة، أو إعداد برمجي، أو إدخال اختبار على منصة الاختبار.
قائمة التحقق من RFQ وقائمة التحقق من القبول للمعايرة
استخدم هذه القائمة قبل طلب ورقة بيانات أو عينة أو عرض سعر من Tespro.
| مجال المتطلبات | ما الذي يجب تأكيده | لماذا يهم ذلك | تفصيل RFQ للإرسال |
|---|---|---|---|
| نوع العداد | قرص ميكانيكي، LED إلكتروني، منفذ عداد بصري ذكي | تعريف طريقة الكشف | نموذج العداد ونوع العداد |
| سلوك النبض | LED، الأشعة تحت الحمراء، النبضة النشطة/التفاعلية، علامة القرص | يمنع النبضات الفائتة أو الخاطئة | نوع النبضة وثابت المقياس |
| الواجهة | USB، RS232، TTL، بلوتوث، موصل مخصص | يجب أن يطابق معدات الاختبار | المنفذ والإشارة المطلوبة |
| البرمجيات | برنامج اختبار الاختبار، برنامج الحاسوب، برنامج التعريف، نظام التشغيل | يتجنب فشل التكامل | اسم البرنامج أو سير العمل |
| الجدول | المغناطيس، كوب الشفط، الحامل، الرف، الحامل المخصص | يدعم المحاذاة المتكررة | صورة وجه المقياس أو الرسم |
| البيئة | المختبر، المصنع، الحقل، الضوء المحيط، درجة الحرارة | يؤثر على المتانة والكشف | ظروف التشغيل |
| الكمية والعينة | عينة تجريبية أو ترتيب دفعات | يدعم الموافقة على المشتريات | الكمية والحاجة إلى العينة |
يمكن أيضا استخدام هذا الجدول كقائمة تحقق داخلية لقبول ضمان الجودة. قبل الطلب بالجملة، اختبر المجس باستخدام نماذج العداد الفعلية، وبرامج حقيقية، ومعدات معايرة الهدف.
ملاءمة سير العمل البرمجي والمعايرة
يجب أن يتناسب مسبار المعايرة مع كامل عملية الاختبار. يجب على المشتري رسم خريطة مسار الإشارة قبل الطلب.
قد يشمل سير العمل النموذجي:
- المقياس يولد إشارة حركة LED أو تحت الحمراء أو القرص.
- يكتشف المسبار الحدث البصري.
- يرسل المجس إشارة نبضة أو اتصال إلى نظام المعايرة.
- المعيار المرجعي أو منصة الاختبار يقارن النتائج.
- يقوم البرنامج بتسجيل النتيجة وإنتاج التقرير.
إذا كان أي جزء من هذه السلسلة غير واضح، تزداد مخاطر الشراء. يجب على المشترين التأكد مما إذا كان المسبار يستخدم للاختبارات اليدوية، أو حوامل اختبار العدادات الآلية، أو معايرة ميدانية محمولة، أو محطات ضمان الجودة في المصنع.
الأخطاء الشائعة في الشراء التي يجب تجنبها
تظهر العديد من المشاكل بعد التسليم لأن طلب التقديم كان عاما جدا. تجنب طلب "مسبار بصري لمعايرة العداد" فقط دون سياق تقني.
تشمل الأخطاء الشائعة:
- اختيار مسبار اتصالات عند الحاجة لاكتشاف النبضات
- تجاهل جهد الخرج أو تنسيق الإشارة
- نسيان توافق التعريفات أو البرامج
- بافتراض أن أحد التركيبات يناسب جميع أغلفة العدادات
- عدم التحقق من سلوك نبضات LED الضعيف
- عدم الاختبار تحت ظروف إضاءة محيطة حقيقية
- متطلبات طول الكابل أو الموصل المفقود
- تخطي التحقق من العينة قبل الطلبات الأكبر
بالنسبة لمختبرات ضمان الجودة، الطريقة الأكثر أمانا هي طلب مراجعة توافق مع تفاصيل العداد ومعدات الاختبار الفعلية.
ماذا أرسل إلى تيسبرو للحصول على عرض سعر
لمساعدة تيسبرو في التوصية بالتكوين الصحيح، أرسل تفاصيل تقنية وتجارية واضحة مع استفسارك.
تشمل:
- نوع المنتج المطلوب
- الكمية
- التطبيق: مختبر، ميدان، ضمان جودة في المصنع، فحص المرافق، أو طاولة اختبار
- نموذج العداد ونوع العداد
- معيار أو بروتوكول العداد
- نوع النبضة وثابت المقياس إذا كان معروفا
- الواجهة المطلوبة أو إشارة الإخراج
- طاولة اختبار، معاير، أو نموذج مرجعي قياسي
- احتياجات برامج الكمبيوتر الشخصي، أو برنامج التشغيل، أو نظام التشغيل
- طول الكابل ومتطلبات الموصل
- تفضيل التركيبة أو قيود وجه العداد
- بيئة التشغيل
- متطلبات الدقة أو التكرار
- ورقة بيانات، عينة، عرض توضيحي، أو احتياجات استشارية
- وجهة التسليم
- أي رسم أو صورة موقع أو مخطط نظام أو مواصفات مكتوبة
كلما اكتمال طلب التقديم أكثر، أصبح من الأسهل تجنب التكوين الخاطئ، والتوضيح المتكرر، والموافقة المتأخرة.
لماذا العمل مع تيسبرو
يدعم تيسبرو القياس الصناعي، والاتصالات بالعدادات الذكية، واختيار المجسات البصرية، ومعدات اختبار العدادات، والمعايرات، ووحدات نقل البيانات، والراوترات الصناعية، والبوابات، وسير عمل منصات البرمجيات.
بالنسبة لمشاريع مجسات المعايرة، دورنا هو مساعدة المشترين على ربط متطلبات الجهاز بالتطبيق الحقيقي. قد يشمل ذلك اختبارات المختبر، وضمان الجودة في مصانع العدادات، والتحقق الميداني، أو مشاريع أوسع لقياس الأنظمة والأنظمة النفاذية/الميكروفونية والخدمات.
بدلا من اختيار اسم المنتج فقط، يمكن للمشترين مشاركة العداد، والواجهة، والتركيبة، وتفاصيل سير العمل. يمكن لتيسبرو بعد ذلك المساعدة في مراجعة المتطلبات وتوجيه المشتري نحو مسبار بصري مناسب أو حل قياس ذي صلة.
الأسئلة الشائعة
ما الفرق بين مسبار معايرة بصري ومجس قراءة العداد؟
يستخدم المجس البصري لقراءة المقياس بشكل رئيسي للاتصال المحلي بالميتر. يستخدم مسبار بصري معايرة أو رأس مسح لاكتشاف النبضات، وومضات LED، ومخرج الأشعة تحت الحمراء، أو حركة القرص أثناء اختبار دقة العداد.
أي المواصفات تؤثر على تكرار المعايرة؟
نوع النبضة، نطاق الطول الموجي، عرض النبضة، إشارة الإخراج، مسافة العينة، ثبات التركيبة، ومقاومة الضوء المحيط يمكن أن تؤثر على قابلية التكرار. يجب على المشترين اختبار المجس باستخدام عدادات حقيقية ومعدات معايرة فعلية قبل الطلبات الكبيرة.
هل يجب أن نختار USB، RS232، TTL، أم البلوتوث؟
اختر الواجهة بناء على الجهاز المستقبل. قد يتناسب USB مع برامج الحاسوب، وقد يتناسب RS232 مع أنظمة تسلسلية، وقد يتناسب TTL مع مدخلات النبض، وقد يناسب البلوتوث سير العمل الميداني. تأكد من دعم البرنامج والتعريف قبل الطلب.
هل يمكن لجهاز واحد أن يدعم كل من العدادات الميكانيكية والإلكترونية؟
يعتمد ذلك على تصميم المجس وأنواع العدادات. تتطلب بعض سير العمل اكتشاف علامات القرص، بينما يحتاج البعض الآخر إلى كشف النبضات بضوء LED أو الأشعة تحت الحمراء. أرسل تفاصيل نموذج العداد قبل افتراض أن أحد المسبار يمكنه دعم جميع حالات الاختبار.
هل توافق IEC 62056-21 يؤكد توافق المعايرة؟
ليس دائما. IEC 62056-21 يتعلق باتصالات العدادات البصرية. قد تحتاج سير عمل المعايرة أيضا إلى اكتشاف النبضات، ومطابقة إشارة الإخراج، ووضع التثبيت المستقر، وتوافق مع البرمجيات أو طاولة الاختبار.
متى يجب على المشترين طلب عينة؟
اطلب عينة عندما يكون نوع العداد، أو إشارة النبض، أو التركيب، أو البرمجيات، أو توافق طاولة الاختبار غير مؤكد. يساعد اختبار العينات فرق ضمان الجودة على تأكيد التكرار قبل عمليات شراء أكبر.
اطلب عرض سعر لمسبار معايرة بصري من Tespro
شارك نموذج العداد، وسير عمل المعايرة، ومتطلبات الواجهة، ونوع النبض، وقيود التركيب، واحتياجات البرمجيات، والكمية، ووجهة التسليم مع تيسبرو. يمكن لفريقنا مراجعة طلبك ومساعدتك في طلب ورقة بيانات المجس البصري المناسب للمعايرة، أو العينة، أو عرض السعر، أو الاستشارة الفنية لمشروع اختبار العدادات الخاص بك.
